DIN 6880karta katalogowa
Wpust pryzmatyczny
Wymiary i warunki techniczne wg DIN 6880
Wymiary — przekrój kwadratowy (mm)
| b x h | (2x2) | (3x3) | (4x4) | 5x5 | 6x6 | 8x8 | 10x10 | 12x12 | 14x14 | 16x16 | 18x18 | 20x20 | 22x22 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b(h9) | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 |
| h(h9) | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 |
b(h9), h(h9) — szerokość i wysokość wpustu; dla przekroju kwadratowego b = h— wymiary nie zalecane
Wymiary — przekrój prostokątny (mm)
| b x h | (8x7) | (10x8) | 12x8 | (12x10) | 14x9 | 16x10 | 18x11 | 20x12 | 22x14 | 25x14 | (25x22) | 28x16 | (28x25) | 32x18 | (32x30) | 36x20 | (36x34) | 40x22 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b(h9) | 8 | 10 | 12 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 25 | 28 | 28 | 32 | 32 | 36 | 36 | 40 |
| h(h9) | 8 | 8 | 10 | |||||||||||||||
| h(h11) | 7 | 9 | 10 | 11 | 12 | 14 | 14 | 22 | 16 | 25 | 18 | 30 | 20 | 34 | 22 |
b(h9) — szerokość wpustuh(h9), h(h11) — wysokość wpustu; dla danego przekroju obowiązuje tylko jedna klasa tolerancji wysokości (h9 albo h11) — patrz wartość podana w kolumnie— wymiary nie zalecane
Materiał i długość dostawy
| Materiał | stal C45K wg DIN 1652 (inne gatunki stali według uzgodnień) |
|---|---|
| Długość odcinka (l) | 1000 ± 10 mm |
Oznaczanie
Przykład oznaczania: wpust pryzmatyczny stalowy o szerokości b = 18 mm, wysokości h = 11 mm:
Wpust pryzmatyczny 18x11 DIN 6880.
Opis

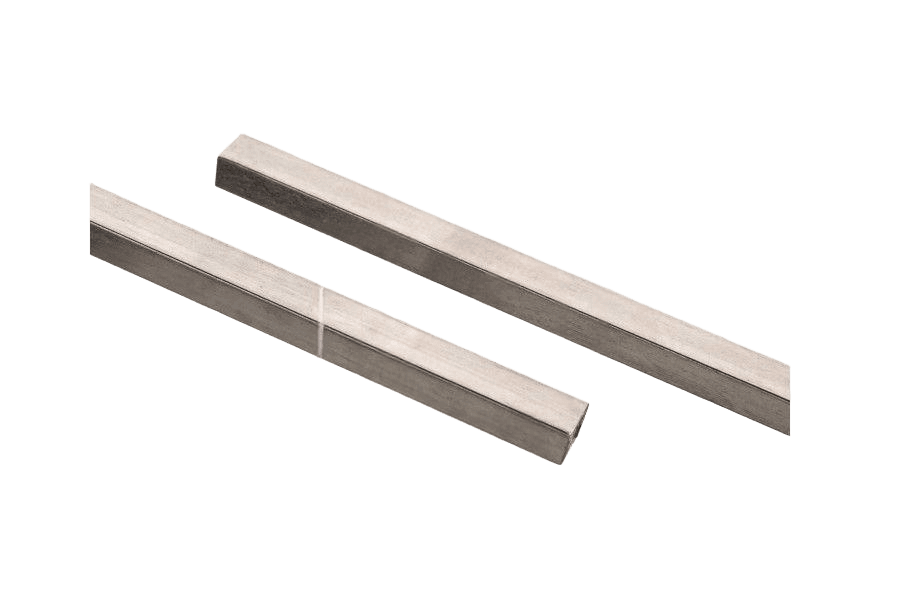

Wpust pryzmatyczny wg normy DIN 6880, ze stali nierdzewnej A4 — odpornej na korozję także w środowisku morskim i chemicznym.
Dostępny asortyment: w rozmiarach od 3 do 20 mm. W ofercie również w wykonaniu surowym.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Wysokość | — |
| Norma | DIN 6880 |
| Rodzaj | Wpust pryzmatyczny |
| Klasa / materiał | Stal nierdzewna A4 (A4) |
| Długość | 1000 |
| Układ rozmiaru | średnica (mm) |
