AN 82karta katalogowa
Zab. spręż. osiowe
Wymiary i warunki techniczne wg AN 82
Wymiary (mm)
| Ødw(nom) | 2 | 2,5 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 18 | 20 | 22 | 25 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ØD(nom) | 9 | 9 | 9 | 10,9 | 10,9 | 15 | 15 | 15 | 18 | 18 | 18 | 25 | 25 | 25 | 28 | 28 | 28 | 36 | 36 | 41 |
| H(nom) | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,6 | 1,6 | 1,6 | 2,1 | 2,1 | 2,1 | 3 | 3 | 3 | 2,8 | 2,8 | 2,8 | 3 | 3 | 3,3 |
| s(nom) | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,25 | 0,25 | 0,25 | 0,3 | 0,3 | 0,3 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,45 |
Ødw(nom) — nominalna średnica wałka (trzpienia), na który wciskane jest zabezpieczenie (na rysunku widoku z przodu oznaczona jako Ød)ØD(nom) — średnica zewnętrzna pierścieniaH(nom) — całkowita wysokość (głębokość) zabezpieczenia po zamontowaniu na wałkus(nom) — grubość materiału (blachy sprężynowej)
Materiał i wykończenie powierzchni
| Materiał | Stal sprężynowa, twardość 350–425 HV |
|---|---|
| Powierzchnia | ocynk płatkowy wg ISO 10683 lub bez pokrycia (surowe) |
Oznaczanie
Przykład oznaczania: zabezpieczenia sprężystego osiowego na wałek o średnicy d = 10 mm, ze stali sprężynowej:
Zabezpieczenie sprężyste osiowe AN 82 - 10 - St.
Opis

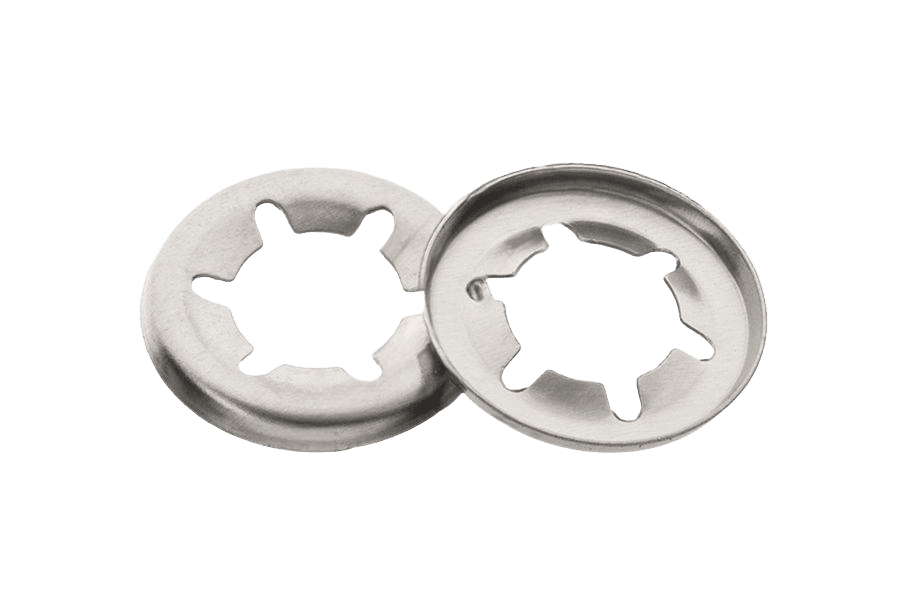

Zab. sprężysty osiowe wg normy AN 82, ze stali nierdzewnej A2 — odpornej na korozję, do zastosowań zewnętrznych.
Dostępne warianty: 3x11x1,3, 4x10,9x1,3, 5x10,9x1,3, 6x15x1,6, 8x15x1,6, 10x18x2,1, 12x25x3. W ofercie również w wykonaniu surowym.
Specyfikacja produktu
| Średnica zewnętrzna | — |
|---|---|
| Średnica wewnętrzna | — |
| Norma | AN 82 |
| Rodzaj | Zab. spręż. osiowe |
| Klasa / materiał | Stal nierdzewna A2 (A2) |
