AN 97karta katalogowa

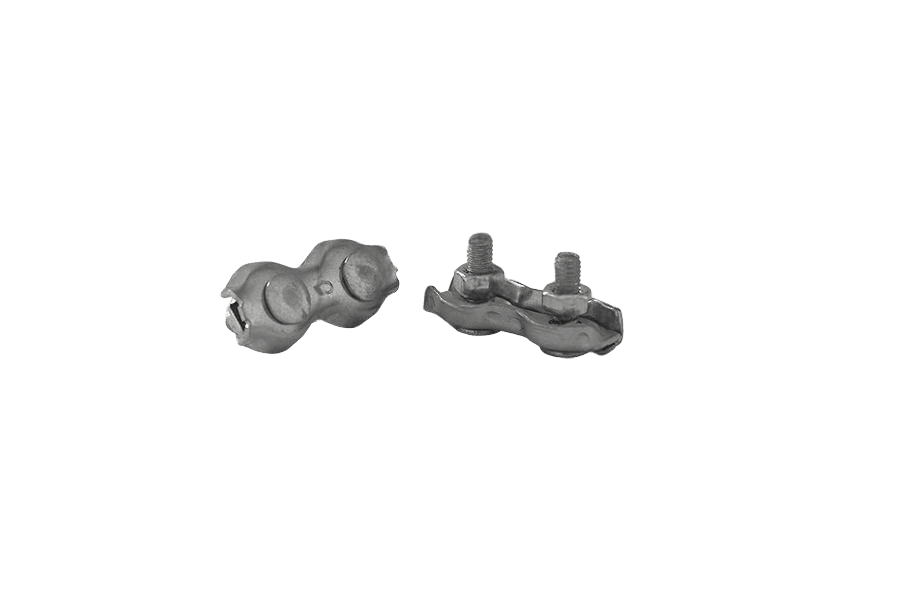

Zacisk linki blaszkowy
Wymiary i warunki techniczne wg AN 97
Wymiary (mm)wybrany rozmiar: 2
| Wymiar nom. — Ø liny (mm) | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 |
|---|---|---|---|---|---|---|---|---|
| l1 | 30 | 35 | 40 | 50 | 60 | 64 | 75 | 84 |
| d | M4 | M4 | M5 | M5 | M6 | M8 | M8 | M10 |
Wymiar nom. odpowiada nominalnej średnicy liny Ø (na którą przeznaczony jest zacisk)l1 — długość zacisku blaszkowego podwójnegod — gwint śrub/nakrętek mocujących zacisk
Rysunek techniczny
Widok z góry zacisku (wymiar l1) oraz widok z przodu i widok montażowy z boku z dwiema śrubami i nakrętkami (wymiar d — gwint śruby).
Oznaczanie
Przykład oznaczania zacisku blaszkowego podwójnego, wielkość nominalna 8 (średnica liny Ø8), wykonanego ze stali węglowej:
Zacisk blaszkowy AN 97 – 8 - St
Opis
Zacisk linki blaszkowy wg normy AN 97. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarze 2 mm.
Specyfikacja produktu
| Rozmiar | 2 |
|---|---|
| Norma | AN 97 |
| Rodzaj | Zacisk linki blaszkowy |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Własność | podw. |
| Układ rozmiaru | średnica (mm) |
| Odmiana | podw. |
| Ilość w opakowaniu | 50 szt |
| Waga opakowania | 490 g |
| Waga 1 szt | 9,8 g |
