AN 420karta katalogowa
Zatrzask z kulką
Wymiary i warunki techniczne wg AN 420
Wymiary (mm)
| Ød(nom) | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 |
|---|---|---|---|---|---|---|---|---|
| Ød1 | 2,5 | 3 | 3,5 | 4,5 | 6 | 8 | 10 | 12 |
| l | 9 | 12 | 14 | 16 | 19 | 22 | 24 | 30 |
| l1 | 0,8 | 0,9 | 1 | 1,5 | 2 | 2,5 | 3,5 | 4,5 |
Ød — średnica nominalna gwintuØd1 — średnica kulki (Ød1 ≈ Ødk)l — długośćl1 — wysunięcie kulki
Nacisk sprężyny (N)
| Ød(nom) | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 |
|---|---|---|---|---|---|---|---|---|
| F1 (standardowy) | 5 | 7 | 10 | 14 | 19 | 25 | 40 | 65 |
| F2 (standardowy) | 10 | 14 | 20 | 28 | 38 | 50 | 80 | 130 |
| F1 (wzmocniony) | 10 | 14 | 20 | 28 | 38 | 50 | 80 | 130 |
| F2 (wzmocniony) | 20 | 40 | 55 | 75 | 100 | 160 | 260 |
F1 — początkowa siła naciskuF2 — końcowa siła naciskustandardowy / wzmocniony — wariant sprężynyWartości siły nacisku z tolerancją ±20%
Siła nacisku sprężyny
F1 — siła początkowa (kulka wysunięta), F2 — siła końcowa (kulka wciśnięta)
Materiał i wykonanie
Materiał
| Stal | stal węglowa |
|---|
Gwint
| Tolerancja | 6g |
|---|---|
| Norma | ISO 261, ISO 965-2 |
Tolerancje
| Klasa dokładności | A |
|---|---|
| Norma | ISO 4759-1 |
Powierzchnia
| oksydowanie |
Oznaczanie
Przykład oznaczania zatrzaska z kulką z gwintem M8:
Zatrzask z kulką AN 420 – M8
Opis

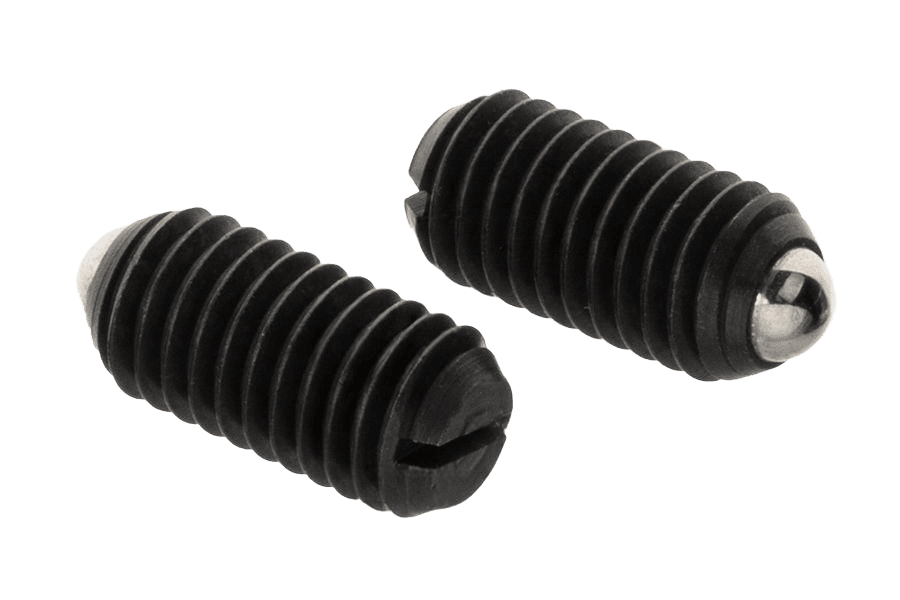

Zatrzask z kulką standard surowe AN 420. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana.
Dostępny asortyment: w rozmiarach od M4 do M16 i długościach 9–24 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 420 |
| Rodzaj | Zatrzask z kulką |
| Pokrycie | Bez powłoki (surowe) |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Własność | standard |
| Układ rozmiaru | gwint metryczny |
