AN 284karta katalogowa

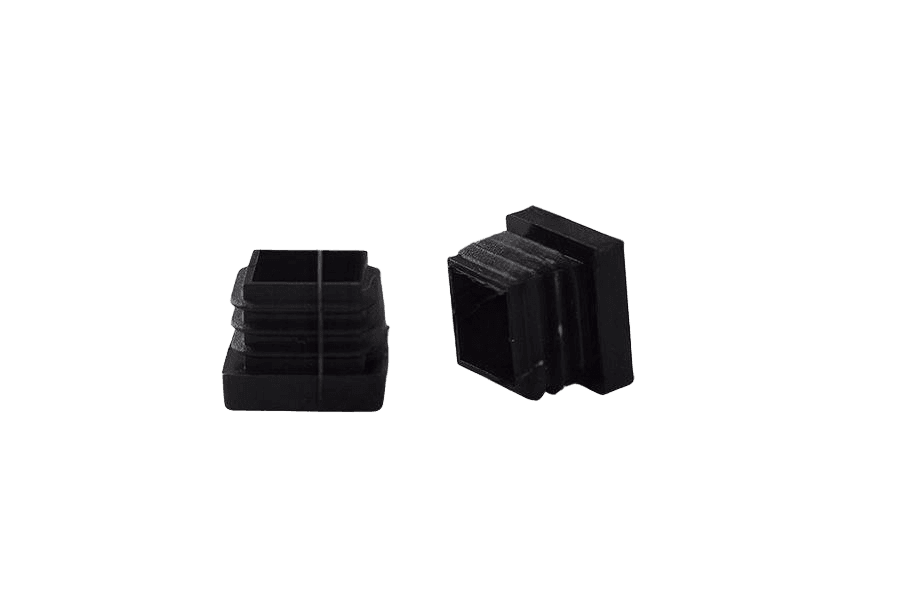

Zatyczka rurki
Wymiary i warunki techniczne wg AN 284
Wymiary — zaślepki kwadratowe (mm)wybrany rozmiar: 20 × 20
| Wymiar | 20x20 | 25x25 | 30x30 | 40x40 | 50x50 | 60x60 | 70x70 | 80x80 |
|---|---|---|---|---|---|---|---|---|
| c | 11,5 | 11,5 | 11,5 | 15,0 | 14,5 | 23,5 | 19,0 | 24,0 |
| A | 20 | 25 | 30 | 40 | 50 | 60 | 70 | 80 |
| g | 1,0-2,25 | 1,2-2,25 | 1,2-2,25 | 0,8-2,5 | 1,5-3,5 | 2,0-4,0 | 2,9-5,0 |
A — wymiar zewnętrzny (bok kwadratu) rury, do której pasuje zaślepkag — grubość ścianki rury (zakres)c — długość części wciskanej w rurę (bez kołnierza)
Wymiary — zaślepki prostokątne (mm)
| Wymiar | 40x20 | 50x30 | 60x30 | 60x40 | 70x50 | 80x40 | 80x60 | 90x50 |
|---|---|---|---|---|---|---|---|---|
| c | 14,5 | 14,5 | 13,7 | 14,5 | 14,5 | 14,5 | 24,0 | 21,5 |
| A | 40 | 50 | 60 | 60 | 70 | 80 | 80 | 90 |
| B | 20 | 30 | 30 | 40 | 50 | 40 | 60 | 50 |
| g | 1,0-2,25 | 1,5-2,5 | 1,5-2,5 | 1,0-2,5 | 2,0-5,0 | 1,0-3,0 | 1,5-3,5 | 2,0-4,5 |
A, B — wymiary zewnętrzne rury (bok dłuższy / krótszy), do której pasuje zaślepkag — grubość ścianki rury (zakres)c — długość części wciskanej w rurę (bez kołnierza)
Materiał i kolor
| Materiał | Polietylen (PE) |
|---|---|
| Kolor | czarny |
Widok zaślepki wg AN 284
widok z boku i od czoła — wymiary A oraz c
widok z boku i od czoła — wymiary A, B oraz c
Oznaczanie
Przykład oznaczania zaślepki kwadratowej na rurę o wymiarach zewnętrznych A×B 60×40, z polietylenu, w kolorze czarnym:
Zaślepka AN 284 – 60 x 40 – c.
Opis
Zatyczka rurki wg normy AN 284, w wykonaniu Polietylen (PE).
Dostępne warianty: 20x20. W ofercie również w wykonaniu Polietylen (PE).
Specyfikacja produktu
| Wymiar 1 | 20 |
|---|---|
| Wymiar 2 | 20 |
| Norma | AN 284 |
| Rodzaj | Zatyczka rurki |
| Klasa / materiał | Polietylen (PE) |
| Pokrycie | Czarny (kolor wyrobu) |
| Długość | 20 |
| Rozmiar | 20 |
| Układ rozmiaru | średnica (mm) |
| Ilość w opakowaniu | 500 szt |
| Waga opakowania | 1,13 kg |
| Waga 1 szt | 2,26 g |
