DIN 6325karta katalogowa

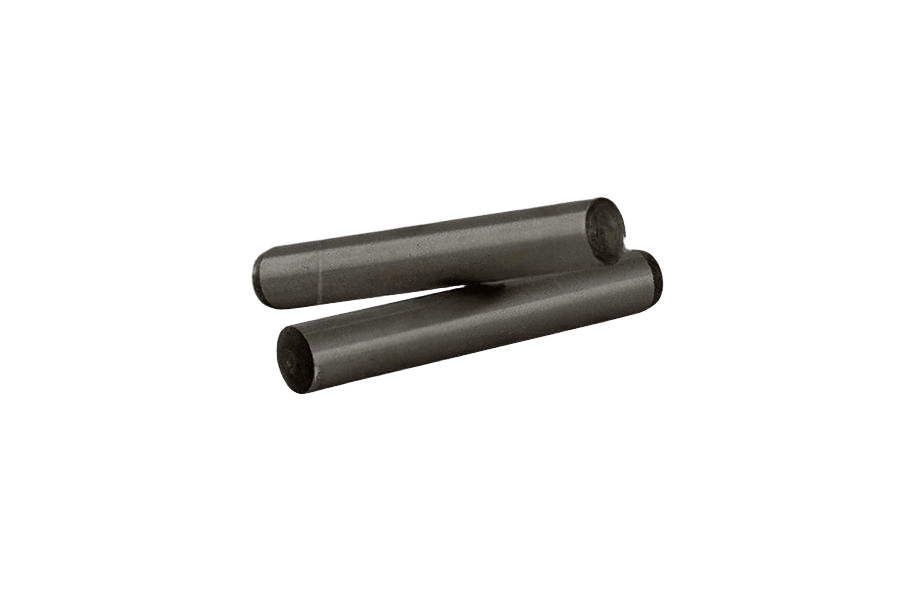

Kołek walcowy
Wymiary i warunki techniczne wg DIN 6325
Wymiary (mm)
| φd (tol. m6) | 1 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| l2 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,2 | 1,5 | 1,8 | 2 | 2,5 | 2,5 | 3 | 4 |
| z1 | 0,15 | 0,23 | 0,3 | 0,4 | 0,45 | 0,6 | 0,75 | 0,9 | 1,2 | 1,5 | 1,8 | 2 | 2,5 | 3 |
| z2 | 0,06 | 0,12 | 0,16 | 0,25 | 0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,3 | 1,3 | 1,7 | 2 |
Średnica d we wszystkich rozmiarach w tolerancji m6.l2, z1, z2 — wymiary fazowania (ścięcia) końców kołka wg rysunku producenta; PDF nie podaje odrębnego opisu symboli.
Materiał i wykonanie
| Materiał | Stal hartowana do 60 ±2 HRC |
|---|---|
| Tolerancja średnicy (d) | m6 |
Oznaczanie
Przykład oznaczania: kołek walcowy hartowany o średnicy d = 10 mm w tolerancji m6, o długości l = 60 mm:
Kołek walcowy DIN 6325 – 10m6x60.
Normy powiązane: ISO 8734, PN 85021.
Opis
Kołek walcowy wg normy DIN 6325 (odpowiedniki: ISO 8734, PN 85021). Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana.
Dostępny asortyment: w rozmiarach od 2 do 20 mm i długościach 6–120 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | DIN 6325 |
| Rodzaj | Kołek walcowy |
| Pokrycie | Bez powłoki (surowe) |
| Pasowanie | m6 |
| Układ rozmiaru | średnica (mm) |
