Wymiary (mm)
Wiersze „d” pokazują opcjonalne rozmiary gwintu drobnozwojnego dla danej średnicy nominalnej; wymiary s i h nie zależą od skoku gwintud — gwint drobnozwojnyP — skok gwintuh(max=nom) — wysokość nakrętkih(min) — wysokość nakrętki (min)s(nom) — rozmiar klucza
Warunki techniczne
Wymagania ogólne
| Norma | DIN 267-1, DIN 267-15 |
|---|
Gwint
| Tolerancja | 6H |
|---|
| Norma | DIN 13-12, DIN 13-15 |
|---|
Własności mechaniczne
| Klasa własności mechanicznych | 5, 8, 10; 12 (≤ M16) |
|---|
| Norma | ISO 898-2, ISO 267-4 |
|---|
Tolerancje
| Klasa dokładności | ≤ M16: A; > M16: B |
|---|
| Norma | ISO 4759-1 |
|---|
Powierzchnia
| jak wykonano |
|---|
| Chropowatość powierzchni | wg DIN 267-2 |
|---|
| Nieciągłość powierzchni | wg DIN 267-20 |
|---|
| Powłoki galwaniczne | wg DIN 267-9 |
|---|
Odbiór
| procedura odbioru wg DIN 267-5 |
|---|
Oznaczanie
Przykład oznaczania: nakrętka sześciokątna samozabezpieczająca, z gwintem M12 i klasy własności mechanicznych 8:
Nakrętka sześciokątna DIN 980 V - M12 – 8.
Normy powiązane: ISO 7042, PN 82176.
Opis

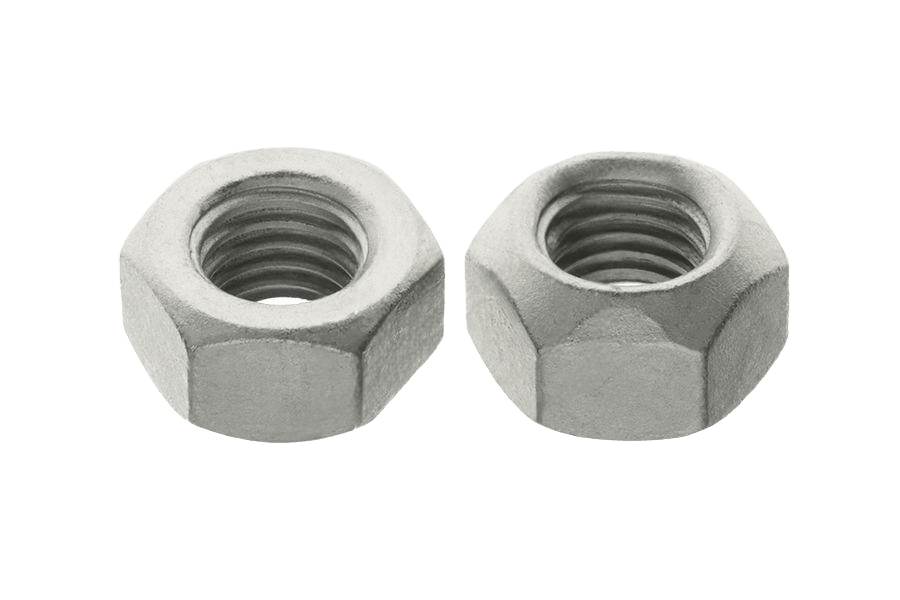

Nakrętka samozabezp. wg normy DIN 980 V (odpowiedniki: ISO 7042, PN 82176), w klasie 10. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M6 do M24x2. W ofercie również w wykonaniu 8 ocynkowanym, 10 surowym i 8 z ocynkiem płatkowym.
Specyfikacja produktu
| Rozmiar | — |
|---|
| Norma | DIN 980 V |
|---|
| Rodzaj | Nakr. samozabezp. |
|---|
| Klasa / materiał | 10 |
|---|
| Pokrycie | Cynk płatkowy srebrny (fl Zn) |
|---|
| Układ rozmiaru | gwint metryczny |
|---|
