Wymiary (mm)wybrany rozmiar: M5
Wiersze „d” pokazują opcjonalne rozmiary gwintu drobnozwojnego dla danej średnicy nominalnej; wymiary s i h nie zależą od skoku gwintud — gwint drobnozwojnyP — skok gwintuh(max=nom) — wysokość nakrętkih(min) — wysokość nakrętki (min)s(nom) — rozmiar klucza
Warunki techniczne
Wymagania ogólne
| Norma | DIN 267-1, DIN 267-15 |
|---|
Gwint
| Tolerancja | 6H |
|---|
| Norma | DIN 13-12, DIN 13-15 |
|---|
Własności mechaniczne
| Klasa własności mechanicznych | 5, 8, 10; 12 (≤ M16) |
|---|
| Norma | ISO 898-2, ISO 267-4 |
|---|
Tolerancje
| Klasa dokładności | ≤ M16: A; > M16: B |
|---|
| Norma | ISO 4759-1 |
|---|
Powierzchnia
| jak wykonano |
|---|
| Chropowatość powierzchni | wg DIN 267-2 |
|---|
| Nieciągłość powierzchni | wg DIN 267-20 |
|---|
| Powłoki galwaniczne | wg DIN 267-9 |
|---|
Odbiór
| procedura odbioru wg DIN 267-5 |
|---|
Oznaczanie
Przykład oznaczania: nakrętka sześciokątna samozabezpieczająca, z gwintem M12 i klasy własności mechanicznych 8:
Nakrętka sześciokątna DIN 980 V - M12 – 8.
Normy powiązane: ISO 7042, PN 82176.
Opis

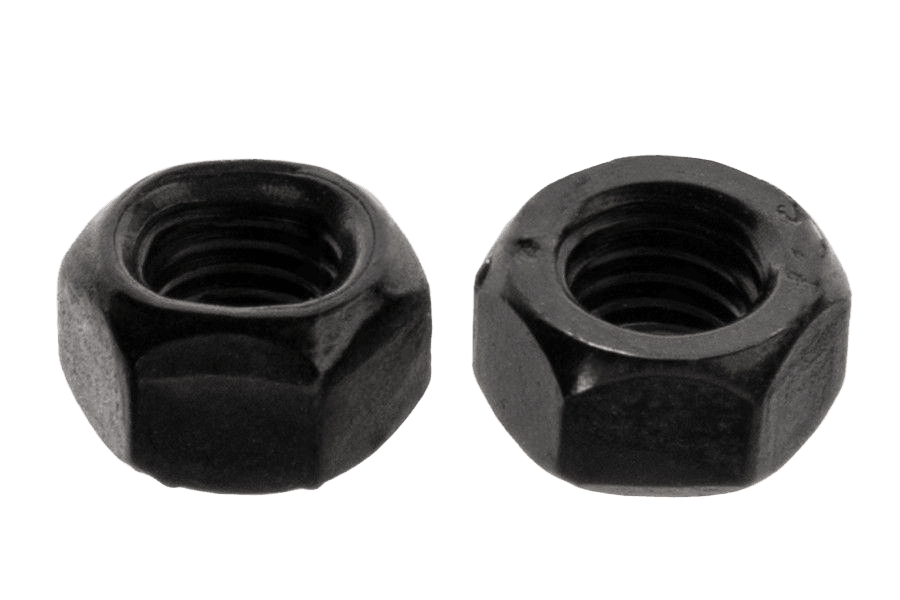

Nakr. samozabezp. 8 Zn-Ni czarny DIN 980 V (odpowiedniki: ISO 7042, PN 82176), w klasie 8.
Dostępne warianty: M 5.
Specyfikacja produktu
| Gwint | M5 |
|---|
| Norma | DIN 980 V |
|---|
| Klasa / materiał | 8 |
|---|
| Pokrycie | Cynk-nikiel czarny (Zn-Ni cz.) |
|---|
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
|---|
| Rozmiar | M5 |
|---|
| Układ rozmiaru | gwint metryczny |
|---|
| Ilość w opakowaniu | 1000 szt |
|---|
| Waga opakowania | 1,28 kg |
|---|
| Waga 1 szt | 1,28 g |
|---|
