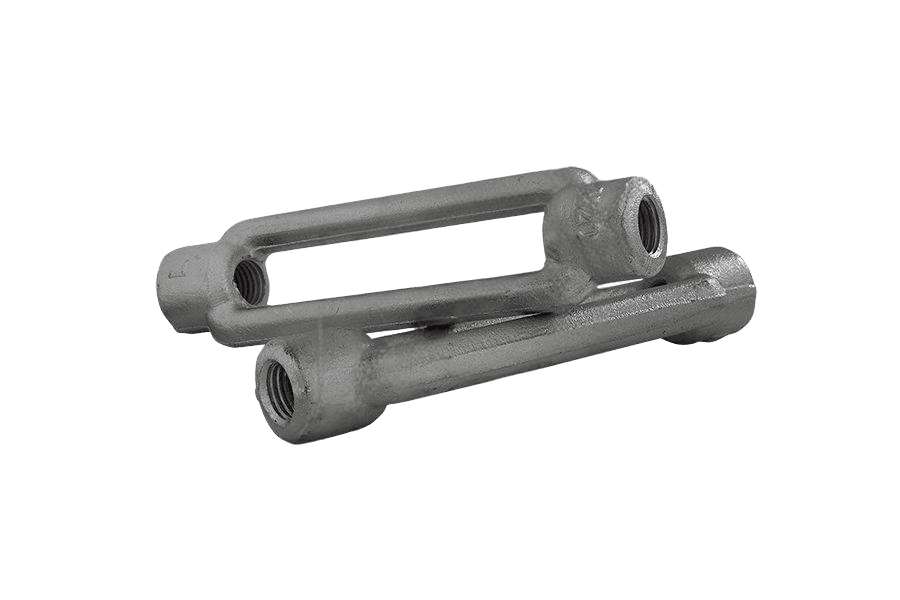

Nakrętka nap. otw. korpus tZn DIN 1480

Rozmiar

M12

M16

M20

M24

M30

Wybierz wariant, aby zobaczyć cenę

Ilość:

Czas dostawy: 2-3 dni robocze

Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

DIN 1480karta katalogowa

Nakrętka nap. otw.

Wymiary i warunki techniczne wg DIN 1480

Rysunek techniczny

**Korpus napinacza otwartego**
koniec a — gwint lewozwojny (oznaczony literą L); koniec b — gwint prawozwojny

Wymiary (mm)

Ød1(nom)	M6	M8	M10	M12	M16	M20	M24	M30	M36	M42	M48
Ød2	12	15	18	21	27	34	39	45	55	63	80
e	19	23	30	34	42	52	60	74	86	104	135
f	9	11	14	16	20	24	28	34	40	50	65
h	6	8	9	11	14	17	20	23	28	32	40
l1	110	110	125	125	170	200	255	255	295	330	355
m1	12	15	18	21	27	34	39	45	55	63	78

Ød1 — nominalna średnica gwintu, jednakowa na obu końcach korpusuØd2 — średnica zewnętrzna głowicy na końcu korpusue — szerokość całkowita korpusu w miejscu najszerszymf — długość gładkiego odcinka korpusu pomiędzy końcówkamih — średnica otworu w środkowym przewężeniu korpusul1 — długość całkowita korpusum1 — długość gwintowanej głowicy na każdym końcu korpusu

Materiał i wykonanie

Materiał	stal węglowa C1015, C15 (skład nieujęty w normie) lub inna, gatunek stali wg wyboru producenta
Gwint	metryczny, tolerancja 6H, wg ISO 965-2
Powłoki elektrolityczne	wg ISO 4042
Powłoki cynkowe (ogniowe)	wg ISO 10684

Oznaczanie

Korpus napinacza otwartego ma dwa gwintowane otwory o przeciwnych kierunkach gwintu: koniec a z gwintem lewozwojnym, oznaczony na czole literą L, oraz koniec b z gwintem prawozwojnym (bez oznaczenia).

Przykład oznaczania nakrętki napinającej otwartej z lewym i prawym gwintem M12:

Nakrętka napinająca DIN 1480 - SP - M12.

Opis

Nakrętka nap. otw. wg normy DIN 1480. Ocynk ogniowy — gruba powłoka do zastosowań zewnętrznych i konstrukcyjnych. Dobierana do śrub o odpowiadającej klasie własności.

Dostępny asortyment: w rozmiarach od M12 do M30. W ofercie również w wykonaniu ocynkowanym.

Specyfikacja produktu

Rozmiar	—
Norma	DIN 1480
Rodzaj	Nakrętka nap. otw.
Pokrycie	Cynk ogniowy (tZn, EN 14399)
Własność	korpus
Układ rozmiaru	gwint metryczny
