DIN 1480karta katalogowa
Śruba nap. otw.
Wymiary i warunki techniczne wg DIN 1480
Rysunek techniczny
koniec a — gwint lewozwojny (oznaczony literą L); koniec b — gwint prawozwojny
Wymiary (mm)
| Ød1(nom) | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ød2 | 12 | 15 | 18 | 21 | 27 | 34 | 39 | 45 | 55 | 63 | 80 |
| e | 19 | 23 | 30 | 34 | 42 | 52 | 60 | 74 | 86 | 104 | 135 |
| f | 9 | 11 | 14 | 16 | 20 | 24 | 28 | 34 | 40 | 50 | 65 |
| h | 6 | 8 | 9 | 11 | 14 | 17 | 20 | 23 | 28 | 32 | 40 |
| l1 | 110 | 110 | 125 | 125 | 170 | 200 | 255 | 255 | 295 | 330 | 355 |
| m1 | 12 | 15 | 18 | 21 | 27 | 34 | 39 | 45 | 55 | 63 | 78 |
Ød1 — nominalna średnica gwintu, jednakowa na obu końcach korpusuØd2 — średnica zewnętrzna głowicy na końcu korpusue — szerokość całkowita korpusu w miejscu najszerszymf — długość gładkiego odcinka korpusu pomiędzy końcówkamih — średnica otworu w środkowym przewężeniu korpusul1 — długość całkowita korpusum1 — długość gwintowanej głowicy na każdym końcu korpusu
Materiał i wykonanie
| Materiał | stal węglowa C1015, C15 (skład nieujęty w normie) lub inna, gatunek stali wg wyboru producenta |
|---|---|
| Gwint | metryczny, tolerancja 6H, wg ISO 965-2 |
| Powłoki elektrolityczne | wg ISO 4042 |
| Powłoki cynkowe (ogniowe) | wg ISO 10684 |
Oznaczanie
Korpus napinacza otwartego ma dwa gwintowane otwory o przeciwnych kierunkach gwintu: koniec a z gwintem lewozwojnym, oznaczony na czole literą L, oraz koniec b z gwintem prawozwojnym (bez oznaczenia).
Przykład oznaczania nakrętki napinającej otwartej z lewym i prawym gwintem M12:
Nakrętka napinająca DIN 1480 - SP - M12.
Opis

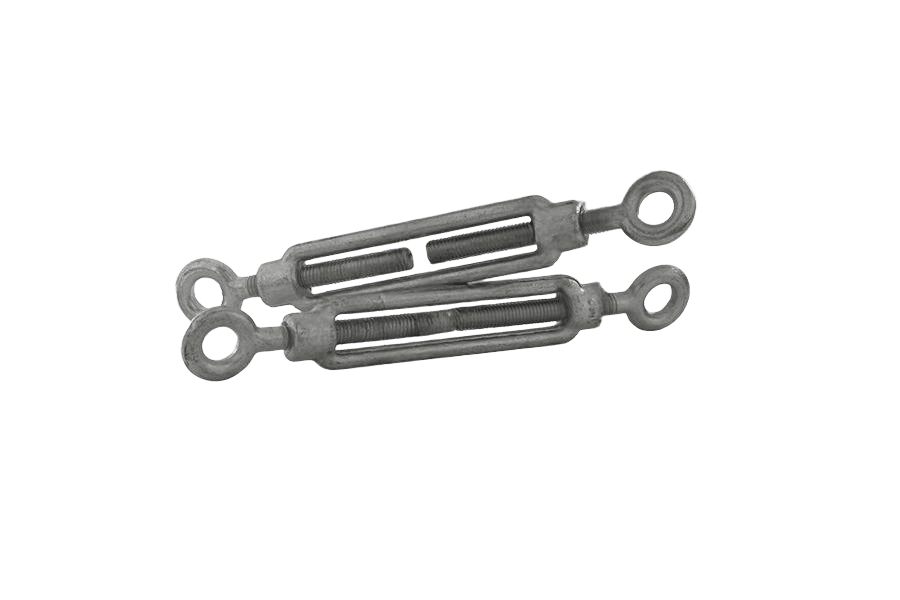

Śruba nap. otw. wg normy DIN 1480. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Standardowy element złączny w konstrukcjach stalowych, budowie maszyn i montażu ogólnym.
Dostępny asortyment: w rozmiarach od M8 do M30. W ofercie również w wykonaniu ocynkowanym.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 1480 |
| Rodzaj | Śruba nap. otw. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Własność | o-o |
| Typ łba | (inne) |
| Napęd | (inne) |
| Układ rozmiaru | gwint metryczny |
| Odmiana | o-o |
