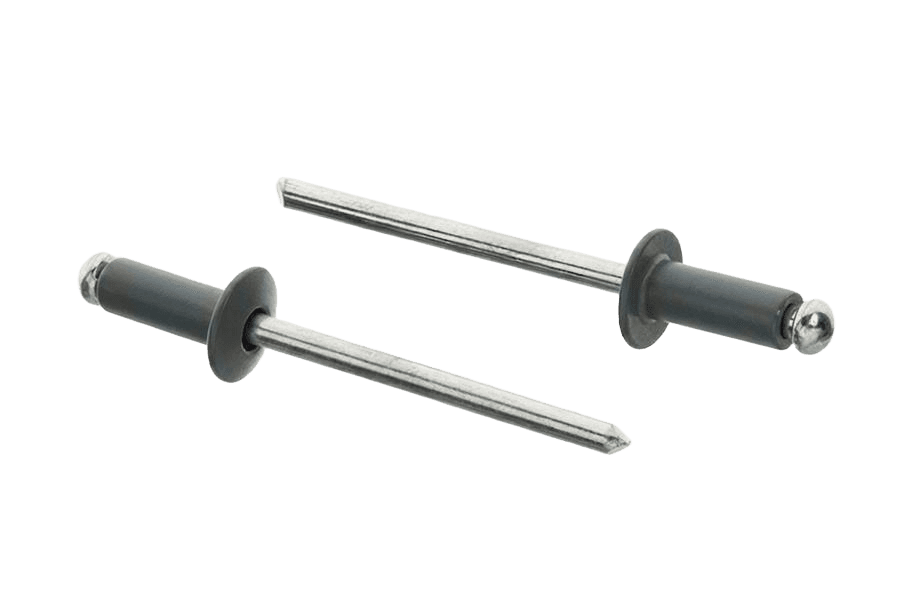

Nit z. łeb płaski Al/St RAL7016 ISO 15977

Rys. techniczny · ISO 15977

Wybierz rozmiar i długość

Rozmiar → Długość ↓	4
8
10

wybrany dostępny zapytaj o dostępność

Wybierz wariant, aby zobaczyć cenę

Ilość:

Czas dostawy: 2-3 dni robocze

Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

ISO 15977karta katalogowa

Nit z. łeb płaski

Wymiary i warunki techniczne wg ISO 15977

Wymiary (mm)

Ød — średnica nominalna nitu	2,4	3	3,2	4	4,8	5	6	6,4	8
dk (nom.)	5	6,3	6,7	8,4	10,1	10,5	12,6	13,4	16
k (max.)	1	1,3	1,3	1,7	2	2,1	2,5	2,7	2,8
dm	1,55	2	2	2,45	2,95	2,95	3,4	3,9	4,3
p (min.)	25	25	25	27	27	27	27	27	32

l — długość nominalna nitu: patrz oś „Długość” produktudk (nom.) — średnica łbak (max.) — wysokość łbadm — średnica trzpienia po zerwaniup (min.) — minimalna długość trzpienia wystającego poza łeb (do zamocowania w narzędziu)

Zalecane zakresy łączenia (mm)

Ød — średnica nominalna nitu	2,4	3	3,2	4	4,8	5	6	6,4	8
l = 4–5	0,5-2	0,5-1,5	0,5-1,5
l = 5*		1-2
l = 6–7	2-4	1,5-3,5	1,5-3,5	1-3	1,5-2,5	1,5-2,5
l = 8–9	4-6	3,5-5	3,5-5	3-5	2,5-4	2,5-4	2-3
l = 10–11	6-8	5-7	5-7	5-6,5	4-6	4-6	3-5		1-2
l = 12–13	8-9,5	7-9	7-9	6,5-8,5	6-8	6-8		3-6	2-4
l = 14*		9-11	9-11	8,5-10,5	8-10	8-10	7-9
l = 15*								6-9
l = 16–17		9-13	9-13	8,5-12,5	8-12	8-12	7-11	6-10	6-8
l = 18*		13-15	12-14	12,5-14,5	12-14	12-14	11-13	9-12
l = 20–21		13-17	13-17	12,5-16,5	12-15	12-15	11-15	10-14	10-12
l = 21*					12-16
l = 22*								12-16
l = 25–26				16,5-21	15-20	15-20	15-20	14-18
l = 26*								16-19
l = 30–31				21,5-26	20-25	20-25	20-25	18-23	17-22
l = 35*				26-30	25-30	25-30	24-29	23-28
l = 40*					30-35	30-35		28-33	26-31
l = 45*					35-39	35-39
l = 50*					40-44	40-44
l = 55*					45-49
l = 60*					50-54

l — para wartości w wierszu to długość nominalna (=min.) i długość maks.; dla wierszy z * podano tylko jedną wartość l (długości nieujęte w normie)* — wymiary (długości) nie ujęte w normie„—” = wartość niejednoznaczna w źródłowym PDF, pominięta zamiast zgadywania — patrz reviewNotes

Materiał

Nit (korpus)	stop aluminium (AlA)
Rdzeń (trzpień zrywalny)	stal (St)
Uwaga	Materiał wg uznania producenta.

Oznaczanie

Przykład oznaczania: nit jednostronny z trzpieniem otwartym z rdzeniem ciągnietym zrywanym i z łbem wystającym, o średnicy nominalnej d = 4 mm i długości nominalnej l = 12 mm, z nitem właściwym ze stopu aluminium (AlA) z rdzeniem stalowym (St):

Nit jednostronny ISO 15977 – 4 x 12 – AlA/St.

Opis

Nit z. łeb płaski Al/St RAL7016 ISO 15977, w wykonaniu Al/St. Do połączeń nierozłącznych zakładanych przy dostępie tylko z jednej strony.

Dostępny asortyment: w rozmiarze 4 mm i długościach 8–10 mm. W ofercie również w wykonaniu Al/St i nierdzewnym A2.

Specyfikacja produktu

Rozmiar	—
Długość	—
Norma	ISO 15977
Rodzaj	Nit z. łeb płaski
Klasa / materiał	Al/St
Pokrycie	Lakier antracytowy (RAL 7016)
Układ rozmiaru	średnica (mm)
