ISO 15977karta katalogowa
Nit z. łeb płaski
Wymiary i warunki techniczne wg ISO 15977
Wymiary (mm)
| Ød — średnica nominalna nitu | 2,4 | 3 | 3,2 | 4 | 4,8 | 5 | 6 | 6,4 | 8 |
|---|---|---|---|---|---|---|---|---|---|
| dk (nom.) | 5 | 6,3 | 6,7 | 8,4 | 10,1 | 10,5 | 12,6 | 13,4 | 16 |
| k (max.) | 1 | 1,3 | 1,3 | 1,7 | 2 | 2,1 | 2,5 | 2,7 | 2,8 |
| dm | 1,55 | 2 | 2 | 2,45 | 2,95 | 2,95 | 3,4 | 3,9 | 4,3 |
| p (min.) | 25 | 25 | 25 | 27 | 27 | 27 | 27 | 27 | 32 |
l — długość nominalna nitu: patrz oś „Długość” produktudk (nom.) — średnica łbak (max.) — wysokość łbadm — średnica trzpienia po zerwaniup (min.) — minimalna długość trzpienia wystającego poza łeb (do zamocowania w narzędziu)
Zalecane zakresy łączenia (mm)
| Ød — średnica nominalna nitu | 2,4 | 3 | 3,2 | 4 | 4,8 | 5 | 6 | 6,4 | 8 |
|---|---|---|---|---|---|---|---|---|---|
| l = 4–5 | 0,5-2 | 0,5-1,5 | 0,5-1,5 | ||||||
| l = 5* | 1-2 | ||||||||
| l = 6–7 | 2-4 | 1,5-3,5 | 1,5-3,5 | 1-3 | 1,5-2,5 | 1,5-2,5 | |||
| l = 8–9 | 4-6 | 3,5-5 | 3,5-5 | 3-5 | 2,5-4 | 2,5-4 | 2-3 | ||
| l = 10–11 | 6-8 | 5-7 | 5-7 | 5-6,5 | 4-6 | 4-6 | 3-5 | 1-2 | |
| l = 12–13 | 8-9,5 | 7-9 | 7-9 | 6,5-8,5 | 6-8 | 6-8 | 3-6 | 2-4 | |
| l = 14* | 9-11 | 9-11 | 8,5-10,5 | 8-10 | 8-10 | 7-9 | |||
| l = 15* | 6-9 | ||||||||
| l = 16–17 | 9-13 | 9-13 | 8,5-12,5 | 8-12 | 8-12 | 7-11 | 6-10 | 6-8 | |
| l = 18* | 13-15 | 12-14 | 12,5-14,5 | 12-14 | 12-14 | 11-13 | 9-12 | ||
| l = 20–21 | 13-17 | 13-17 | 12,5-16,5 | 12-15 | 12-15 | 11-15 | 10-14 | 10-12 | |
| l = 21* | 12-16 | ||||||||
| l = 22* | 12-16 | ||||||||
| l = 25–26 | 16,5-21 | 15-20 | 15-20 | 15-20 | 14-18 | ||||
| l = 26* | 16-19 | ||||||||
| l = 30–31 | 21,5-26 | 20-25 | 20-25 | 20-25 | 18-23 | 17-22 | |||
| l = 35* | 26-30 | 25-30 | 25-30 | 24-29 | 23-28 | ||||
| l = 40* | 30-35 | 30-35 | 28-33 | 26-31 | |||||
| l = 45* | 35-39 | 35-39 | |||||||
| l = 50* | 40-44 | 40-44 | |||||||
| l = 55* | 45-49 | ||||||||
| l = 60* | 50-54 |
l — para wartości w wierszu to długość nominalna (=min.) i długość maks.; dla wierszy z * podano tylko jedną wartość l (długości nieujęte w normie)* — wymiary (długości) nie ujęte w normie„—” = wartość niejednoznaczna w źródłowym PDF, pominięta zamiast zgadywania — patrz reviewNotes
Materiał
| Nit (korpus) | stop aluminium (AlA) |
|---|---|
| Rdzeń (trzpień zrywalny) | stal (St) |
| Uwaga | Materiał wg uznania producenta. |
Oznaczanie
Przykład oznaczania: nit jednostronny z trzpieniem otwartym z rdzeniem ciągnietym zrywanym i z łbem wystającym, o średnicy nominalnej d = 4 mm i długości nominalnej l = 12 mm, z nitem właściwym ze stopu aluminium (AlA) z rdzeniem stalowym (St):
Nit jednostronny ISO 15977 – 4 x 12 – AlA/St.
Opis

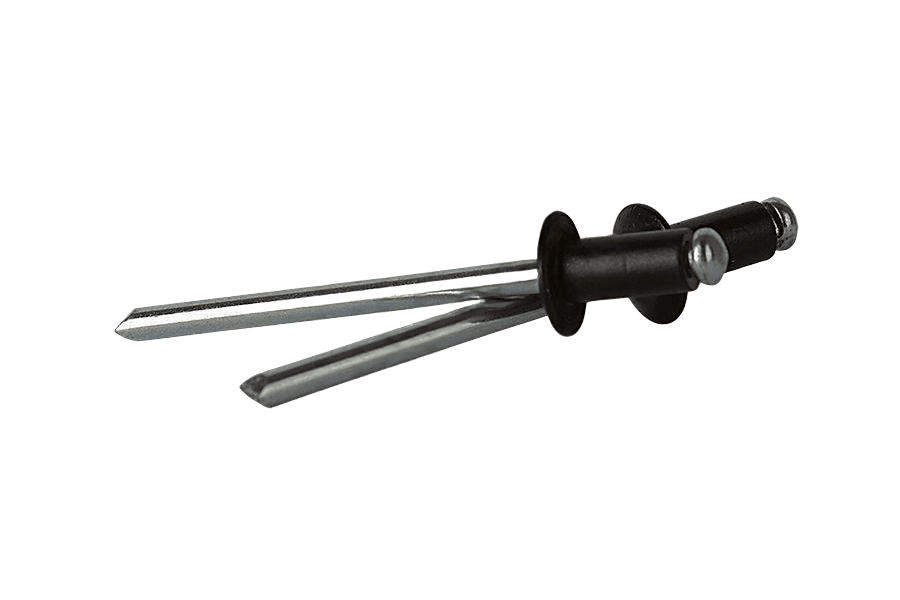

Nit zrywalny z łbem płaskim wg normy ISO 15977, w wykonaniu Al/St. Do połączeń nierozłącznych zakładanych przy dostępie tylko z jednej strony.
Dostępny asortyment: w rozmiarach od 3,2 do 4 mm i długościach 6–14 mm. W ofercie również w wykonaniu Al/St i nierdzewnym A2.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | ISO 15977 |
| Rodzaj | Nit z. łeb płaski |
| Klasa / materiał | Al/St |
| Pokrycie | Lakier brązowy sepia (RAL 8014) |
| Układ rozmiaru | średnica (mm) |
| Napęd | zac. 8,5-10,5; wiertło 4,10 |
