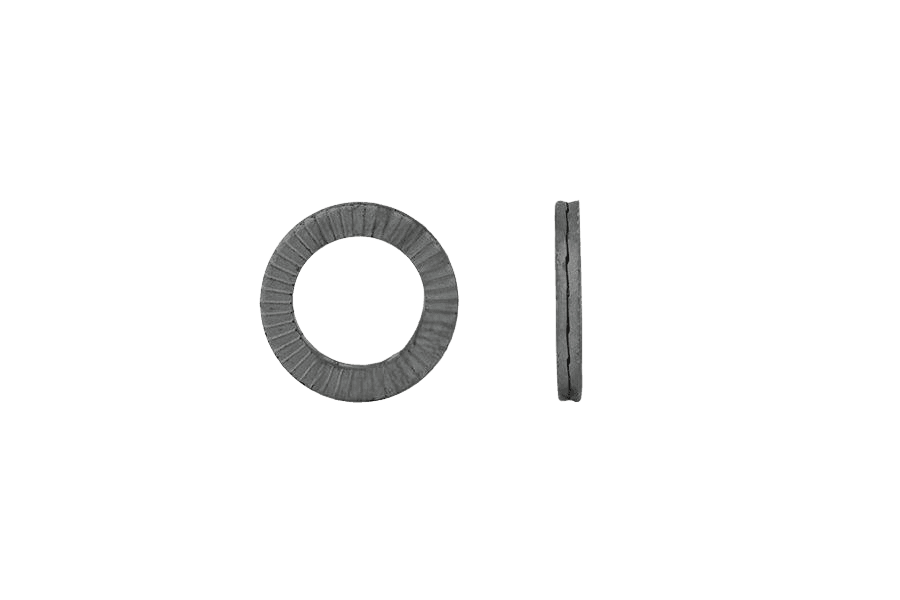

Podkł. samoklin. NL
Wymiary i warunki techniczne wg AN 133
Oznaczanie
Podkładki samoklinujące przeznaczone są do zabezpieczania połączeń śrubowych przed poluzowaniem się. System zabezpieczenia jest oparty na metodzie użycia sił napięcia wstępnego zamiast sił tarcia i jest ujęty w normie DIN 25201. System tworzy zespół dwóch podkładek, z których każda ma z jednej strony powierzchnię ukształtowaną w formie klinów a z drugiej w postaci promieniowo rozłożonych nacięć. Kąt nachylenia klinów jest większy od kąta pochylenia linii śrubowej gwintu. Podkładki są złożone ze sobą powierzchniami klinowymi i sklejone dla ułatwienia używania w montażu.
Zalety:
- maksymalne bezpieczeństwo
- odporność na poluzowanie się w warunkach wibracji i obciążeń dynamicznych
- łatwy montaż i demontaż
- trwałość zabezpieczenia niezależna od stopnia nasmarowania gwintu
- trwały efekt blokowania niezależny od wartości naprężenia wstępnego
- możliwość kontroli naprężenia wstępnego
- odporność na temperaturę odpowiadającą standardowym śrubom i nakrętkom
- wielokrotnego użycia
Wymiary dla wykonania ze stali węglowej (mm)
| Pod gwint | M3 | M3,5 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 | M52 | M56 | M60 | M64 | M68 | M72 | M76 | M80 | M85 | M90 | M95 | M100 | M105 | M110 | M115 | M120 | M125 | M130 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | 3,4 | 3,9 | 4,4 | 5,4 | 6,5 | 8,7 | 10,7 | 13,0 | 15,2 | 17,0 | 19,5 | 21,4 | 23,4 | 25,3 | 28,4 | 31,4 | 34,4 | 37,4 | 40,4 | 43,2 | 46,2 | 49,6 | 53,6 | 59,1 | 63,1 | 67,1 | 71,1 | 75,1 | 79,1 | 83,1 | 88,1 | 92,4 | 97,4 | 103,4 | 108,4 | 113,4 | 118,4 | 125,4 | 128,4 | 133,4 |
| d2 | 7,0 | 7,6 | 7,6 | 9,0 | 10,8 | 13,5 | 16,6 | 19,5 | 23,0 | 25,4 | 29,0 | 30,7 | 34,5 | 39,0 | 42,0 | 47,0 | 48,5 | 55,0 | 58,5 | 63,0 | 70,0 | 75,0 | 80,0 | 85,0 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 130 | 135 | 145 | 150 | 155 | 165 | 170 | 173 | 178 |
| t | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 2,5 | 2,5 | 2,5 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 5,8 | 5,8 | 5,8 | 5,8 | 5,8 | 5,8 | 7,0 | 7,0 | 7,0 | 7,0 | 7 | 7 | 9,5 | 9,5 | 9,5 | 9,5 | 9,5 | 9,5 | 9,5 | 9,5 | 9,5 | 9,5 | 9,5 | 9,5 | 9,5 | 9,5 |
Przykłady montażu
Para podkładek blokująca śrubę na standardowej powierzchni
Para podkładek w otworze pogłębionym wg DIN 974
W przypadku otworów przelotowych wymagane są dwie pary podkładek — jedna dla zabezpieczenia śruby, druga dla zabezpieczenia nakrętki
Para podkładek na śrubie dwustronnej, blokują nakrętkę i eliminują potrzebę zastosowania preaplikacji
Uwaga: podkładek samoklinujących nie wolno stosować na podkładki lub inne elementy nie osadzone na podłożu i obracające się.
Materiał i wykończenie powierzchni
Materiał
| Stal (M3–M56) | hartowana na wskroś, ≥ 465 HV1 |
|---|---|
| Inne materiały | według uzgodnień |
Wykończenie powierzchni
| Powłoki galwaniczne | wg DIN 267-9 |
|---|---|
| Powłoki płatkowe (nieelektrolityczne, cynkowe) | wg ISO 10683 |
Przykład oznaczania podkładki samoklinującej o średnicy nominalnej d1 = 17,0 mm (pod gwint M16), wykonanej ze stali:
Podkładka samoklinująca AN 133 – 17 – St.
Normy powiązane: DIN 25201.
Opis
Podkładka samoklin. NL wg normy AN 133 (odpowiedniki: DIN 25201). Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.
Dostępny asortyment: w rozmiarach od M3 do M64. W ofercie również w wykonaniu nierdzewnym A4 i 254 SMO.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 133 |
| Rodzaj | Podkł. samoklin. NL |
| Pokrycie | Cynk płatkowy srebrny (fl Zn) |
| Układ rozmiaru | gwint metryczny |
