Podkładki samoklinujące przeznaczone są do zabezpieczania połączeń śrubowych przed poluzowaniem się. System zabezpieczenia jest oparty na metodzie użycia sił napięcia wstępnego zamiast sił tarcia i jest ujęty w normie DIN 25201. System tworzy zespół dwóch podkładek, z których każda ma z jednej strony powierzchnię ukształtowaną w formie klinów a z drugiej w postaci promieniowo rozłożonych nacięć. Kąt nachylenia klinów jest większy od kąta pochylenia linii śrubowej gwintu. Podkładki są złożone ze sobą powierzchniami klinowymi i sklejone dla ułatwienia używania w montażu.

Zalety:

• maksymalne bezpieczeństwo
• odporność na poluzowanie się w warunkach wibracji i obciążeń dynamicznych
• łatwy montaż i demontaż
• trwałość zabezpieczenia niezależna od stopnia nasmarowania gwintu
• trwały efekt blokowania niezależny od wartości naprężenia wstępnego
• możliwość kontroli naprężenia wstępnego
• odporność na temperaturę odpowiadającą standardowym śrubom i nakrętkom
• wielokrotnego użycia

Uwaga: podkładek samoklinujących nie wolno stosować na podkładki lub inne elementy nie osadzone na podłożu i obracające się.

Przykład oznaczania podkładki samoklinującej o średnicy nominalnej d1 = 17,0 mm (pod gwint M16), wykonanej ze stali:

Podkładka samoklinująca AN 133 – 17 – St.

Normy powiązane: DIN 25201.

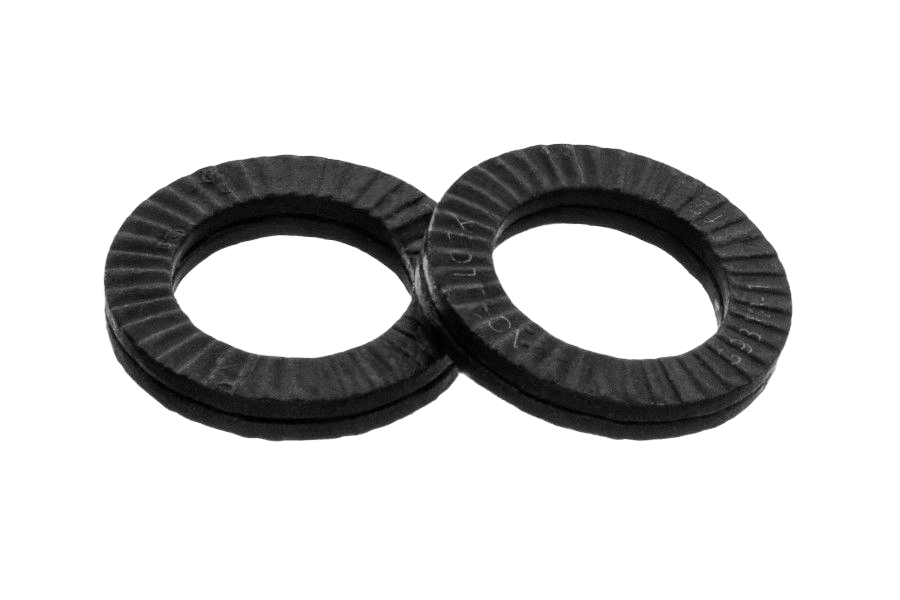

Podkł. samoklin. NL fl Zn cz. AN 133 (odpowiedniki: DIN 25201). Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej.

Dostępny asortyment: w rozmiarach od M8 do M16.
