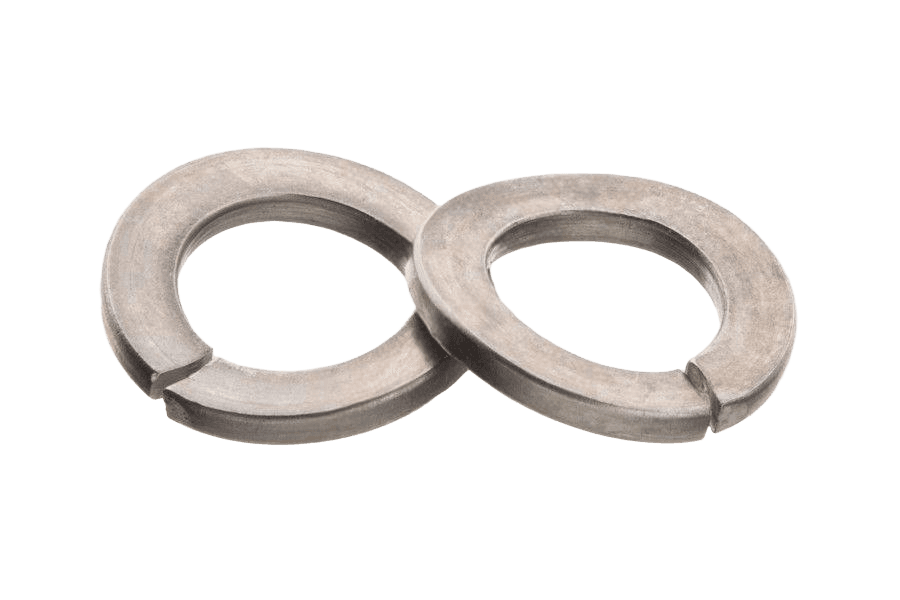

Podkł. spr. łukowa A2 DIN 128 A

Rys. techniczny · DIN 128 A

Wybierz średnica zewnętrzna i rozmiar

Średnica zewnętrzna → Rozmiar ↓	14,8	18,1	21,1
M8		—	—
M10	—		—
M12	—	—

wybrany dostępny zapytaj o dostępność

Wybierz wariant, aby zobaczyć cenę

Ilość:

Czas dostawy: 2-3 dni robocze

Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

DIN 128 Akarta katalogowa

Podkł. spr. łukowa

Wymiary i warunki techniczne wg DIN 128 A

Wymiary (mm)

d(nom)	5	6	8	10	12	14	16	18	20	22	24	30
gwint	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22	M24	M30
d1(min)	5,1	6,1	8,2	10,2	12,2	14,2	16,2	18,2	20,2	22,5	24,5	30,5
d1(max)	5,4	6,5	8,6	10,7	12,7	14,7	17	19	21,2	23,5	25,5	31,7
d2(max)	9,2	11,8	14,9	18,1	21,1	24,1	27,4	29,4	33,6	35,9	40	48,2
s(nom)	1	1,3	1,6	1,8	2,1	2,4	2,8	2,8	3,2	3,2	4	6
h(max)	1,7	2,2	2,75	3,15	3,65	4,3	5,1	5,1	5,9	5,9	7,5	10,5

d — wielkość nominalna (wg średnicy gwintu śruby)gwint — średnica gwintu współpracującej śrubyd1 — średnica wewnętrznad2 — średnica zewnętrznas — grubość materiałuh — wysokość w stanie swobodnymWymiary wspólne dla formy A (łukowej) i formy B (falistej)

Materiał i warunki techniczne

Materiał	stal sprężysta FSt wg DIN 267-26
Warunki techniczne	wg DIN 267-26

Oznaczanie

Podkładki sprężyste zabezpieczające wg DIN 128 występują w dwóch formach: Typ A – łukowa oraz Typ B – falista. Niniejsza norma dotyczy formy A (łukowej).

Zakres stosowania: podkładki te zaprojektowano do stosowania z krótkimi śrubami pracującymi pod obciążeniem wzdłużnym, klasy wytrzymałości 5.8 lub mniejszej wg DIN 898-1. Nie zabezpieczają one skutecznie przed samopoluzowaniem złącza pracującego pod obciążeniem poprzecznym. Uważa się je za podkładki sprężyste stosowane w złączach śrubowych, przeznaczone do zabezpieczania przed samoczynnym odkręceniem śrub i nakrętek (patrz DIN 267-26).

Przykład oznaczania podkładki sprężystej zabezpieczającej forma A, o wielkości nominalnej 8, wykonanej ze stali sprężystej:

Podkładka sprężysta zabezpieczająca DIN 128 – A 8 – FSt

Opis

Podkładka spr. łukowa wg normy DIN 128 A, ze stali nierdzewnej A2 — odpornej na korozję, do zastosowań zewnętrznych. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.

Dostępny asortyment: w rozmiarach od M8 do M12.

Specyfikacja produktu

Średnica zewnętrzna	—
Rozmiar	—
Norma	DIN 128 A
Rodzaj	Podkł. spr. łukowa
Klasa / materiał	Stal nierdzewna A2 (A2)
Układ rozmiaru	gwint metryczny
