Podkł. spr. łukowa
Wymiary i warunki techniczne wg DIN 128 A
Wymiary (mm)
| d(nom) | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| gwint | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M30 |
| d1(min) | 5,1 | 6,1 | 8,2 | 10,2 | 12,2 | 14,2 | 16,2 | 18,2 | 20,2 | 22,5 | 24,5 | 30,5 |
| d1(max) | 5,4 | 6,5 | 8,6 | 10,7 | 12,7 | 14,7 | 17 | 19 | 21,2 | 23,5 | 25,5 | 31,7 |
| d2(max) | 9,2 | 11,8 | 14,9 | 18,1 | 21,1 | 24,1 | 27,4 | 29,4 | 33,6 | 35,9 | 40 | 48,2 |
| s(nom) | 1 | 1,3 | 1,6 | 1,8 | 2,1 | 2,4 | 2,8 | 2,8 | 3,2 | 3,2 | 4 | 6 |
| h(max) | 1,7 | 2,2 | 2,75 | 3,15 | 3,65 | 4,3 | 5,1 | 5,1 | 5,9 | 5,9 | 7,5 | 10,5 |
Materiał i warunki techniczne
| Materiał | stal sprężysta FSt wg DIN 267-26 |
|---|---|
| Warunki techniczne | wg DIN 267-26 |
Oznaczanie
Podkładki sprężyste zabezpieczające wg DIN 128 występują w dwóch formach: Typ A – łukowa oraz Typ B – falista. Niniejsza norma dotyczy formy A (łukowej).
Zakres stosowania: podkładki te zaprojektowano do stosowania z krótkimi śrubami pracującymi pod obciążeniem wzdłużnym, klasy wytrzymałości 5.8 lub mniejszej wg DIN 898-1. Nie zabezpieczają one skutecznie przed samopoluzowaniem złącza pracującego pod obciążeniem poprzecznym. Uważa się je za podkładki sprężyste stosowane w złączach śrubowych, przeznaczone do zabezpieczania przed samoczynnym odkręceniem śrub i nakrętek (patrz DIN 267-26).
Przykład oznaczania podkładki sprężystej zabezpieczającej forma A, o wielkości nominalnej 8, wykonanej ze stali sprężystej:
Podkładka sprężysta zabezpieczająca DIN 128 – A 8 – FSt
Opis

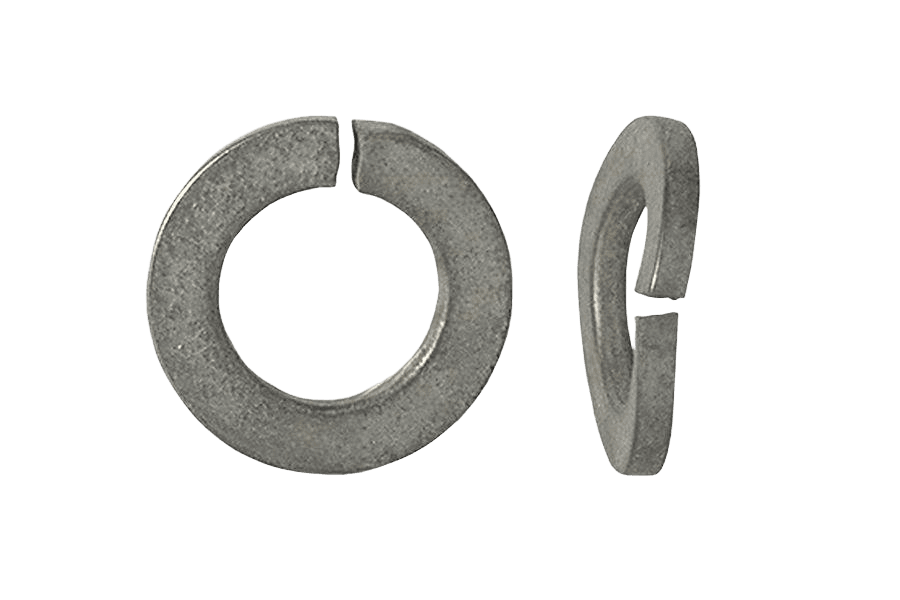

Podkładka spr. łukowa wg normy DIN 128 A. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.
Dostępny asortyment: w rozmiarach od M5 do M30. W ofercie również w wykonaniu nierdzewnym A2.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 128 A |
| Rodzaj | Podkł. spr. łukowa |
| Pokrycie | Cynk mechaniczny (oc. mech.) |
| Układ rozmiaru | gwint metryczny |
