DIN 71412 Akarta katalogowa
Smarowniczka (180)
Wymiary i warunki techniczne wg DIN 71412 A
Wymiary (mm)
| h | b | l | s | |
|---|---|---|---|---|
| M5x0,8 | 15,0 | 5,5 | 7 | |
| M6x0,75 | 15,0 | 5,5 | 7 | |
| M6x0,75 | 24,0 | 6,0 | 14 | 7 |
| M6x0,75 | 29,0 | 8,3 | 19 | 7 |
| M6x1 | 13,5 | 4,0 | 7 | |
| M6x1 | 15,0 | 5,5 | 7 | |
| M6x1 | 17,3 | 5,6 | 8,5 | 7 |
| M6x1 | 24,0 | 6,0 | 14 | 7 |
| M6x1 | 29 | 8,3 | 19 | 7 |
| M6x1 | 41,0 | 6,0 | 31 | 7 |
| M6x1 | 15,0 | 5,5 | 11 | |
| M7x1 | 15,0 | 5,5 | 9 | |
| M8x0,75 | 15,0 | 5,5 | 9 | |
| M8x1 | 15,5 | 5,5 | 9 | |
| M8x1 | 18,5 | 8,5 | 9 | |
| M8x1,25 | 15,0 | 5,5 | 9 | |
| M10x1 | 15,0 | 5,5 | 11 | |
| M10x1 | 17,5 | 7,5 | 11 | |
| M10x1,25 | 15,0 | 5,5 | 11 | |
| M10x1,5 | 15,0 | 5,5 | 14 | |
| M12x1 | 17,5 | 6,5 | 14 | |
| M12x1,25 | 17,5 | 6,5 | 14 | |
| M12x1,5 | 17,5 | 6,5 | 14 | |
| M12x1,75 | 17,5 | 6,5 | 14 | |
| M14x1,5 | 17,5 | 6,5 | 14 | |
| M14x2 | 17,5 | 6,5 | 14 | |
| M16x1,5 | 18,0 | 7,0 | 17 | |
| R 1/8 (1/8-28 BSP) | 43,0 | 6 | 33** | 9 |
| R 1/8 (1/8-28 BSP) | 15,0 | 5,5 | 11 | |
| R 1/4 (1/4-19 BSP) | 17,5 | 6,5 | 14 | |
| R 1/4 (1/4-19 BSP) | 19,0 | 8 | 14 | |
| R 3/8 (3/8-19 BSP) | 18,0 | 7,0 | 17 | |
| 1/8-27 NPT/PTF | 45,0 | 6,5 | 35** | 9 |
| 1/8-27 NPT/PTF | 65 | 8 | 55** | 9 |
| 1/8-27 NPT/PTF | 15 | 5,5 | 11 | |
| 1/8-27 NPT/PTF | 17 | 6,5 | 11 | |
| 1/8-27 NPT/PTF | 17,5 | 6,5 | 7,5 | 11 |
| 1/8-27 NPT/PTF | 31 | 6 | 21 | 11 |
| 1/4-18 NPT/PTF | 17,5 | 6,5 | 14 | |
| 1/4-18 NPT/PTF | 19 | 8 | 14 | |
| 1/4-18 NPT/PTF | 21 | 9 | 14 | |
| 1/4-28 NF/UNF/SAE | 13,5 | 4 | 7 | |
| 1/4-28 NF/UNF/SAE | 15 | 5,5 | 7 | |
| 1/4-28 NF/UNF/SAE | 17,3 | 5,6 | 8,5 | 7 |
| 1/4-28 NF/UNF/SAE | 24 | 6 | 14 | 7 |
| 1/4-28 NF/UNF/SAE | 29 | 8,3 | 19 | 7 |
| 1/4-28 NF/UNF/SAE | 41 | 6 | 31 | 7 |
| 1/4-26 BSF | 15 | 5,5 | 7 | |
| 1/4-26 BSF | 8,3 | 19 | 7 | |
| 1/4-26 BSW | 15 | 5,5 | 7 | |
| 5/16-24 NF/UNF/SAE | 14 | 4 | 9 | |
| 5/16-24 NF/UNF/SAE | 15 | 5,5 | 9 | |
| 5/16-22 BSF | 15 | 5,5 | 9 | |
| 5/16 BSW | 15 | 5,5 | 9 | |
| 3/8-18 NPT/PTF | 18 | 7 | 17 | |
| 3/8-24 NF/UNF/SAE | 15 | 5,5 | 11 | |
| 3/8 BSW | 15 | 5,5 | 11 | |
| 1/2-20 UNF/NF/SAE | 17,5 | 6,5 | 14 |
d — gwint przyłączeniowy smarowniczki (lewa kolumna)h — wysokość całkowitab — wysokość sześciokąta (część chwytowa pod klucz)l — długość gwintu (podawana dla wykonań wydłużonych / dwuczęściowych)s — rozmiar klucza (rozwartość sześciokąta)¹⁾ — gwint stożkowy** — wykonanie dwuczęściowe (2-częściowe)– — wymiar nie dotyczy / nie podano; jeden gwint może występować w kilku wysokościach (h)
Materiał / powłoka
| Materiał (wykonanie stalowe) | stal o klasie własności mechanicznych 5.8 wg ISO 898-1 |
|---|---|
| Powierzchnia | wg DIN 50133, twardość min. 550 HV |
| Głębokość hartowania | 0,08–0,15 mm |
| Powłoka galwaniczna | wg DIN 267-9: A3F |
| Warianty materiałowe | stal ocynkowana (biały), stal nierdzewna A1 (1.4305), stal kwasoodporna A4, mosiądz |
Wymiary zabudowy — dostęp do smarowniczki (mm)
| A | 50 mm |
|---|---|
| B | 16,5 mm |
| C | 19 mm |
| D | 25 mm |
| E | 75 mm |
| F | 55 mm |
Oznaczanie
Smarowniczki kulkowe przeznaczone są do smarowania smarownicami ręcznymi oraz mechanicznymi. Połączenie smarowniczki z odpowiednią końcówką zaciskową smarownicy jest mocne, dzięki czemu system zapewnia bezciśnieniowy sposób smarowania trudno dostępnych punktów smarowych.
Przykład oznaczenia smarowniczki kulkowej z gwintem M8x1, prostej, forma A, wykonanej ze stali węglowej:
Smarowniczka DIN 71412 – A M8x1 – St
Norma powiązana: PN 86002.
Instrukcja montażu
zalecana przestrzeń zabudowy i dostęp dla końcówki smarownicy (wymiary A–F podano wyżej; kąt dostępu 35° min.)
Opis

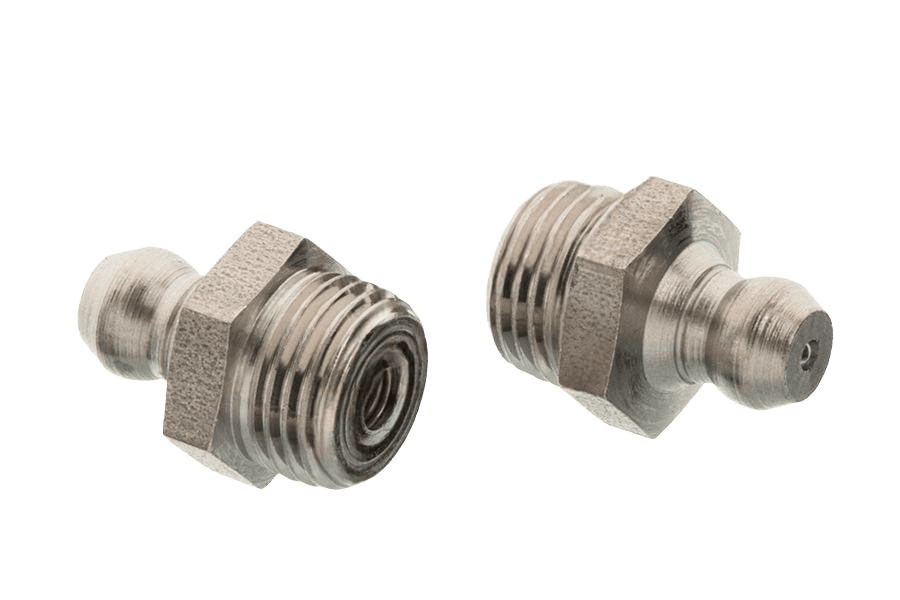

Smarowniczka (180) wg normy DIN 71412 A, w wykonaniu Stal nierdzewna A1 (A1).
Dostępny asortyment: w rozmiarach od R 1/4 do M12x1,5 i długościach 0,75–1,5 mm. W ofercie również w wykonaniu ocynkowanym, nierdzewnym A4 i Mosiądz (ms).
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 71412 A |
| Rodzaj | Smarowniczka (180) |
| Klasa / materiał | Stal nierdzewna A1 (A1) |
| Układ rozmiaru | gwint metryczny |
| Napęd | 1121414 |
