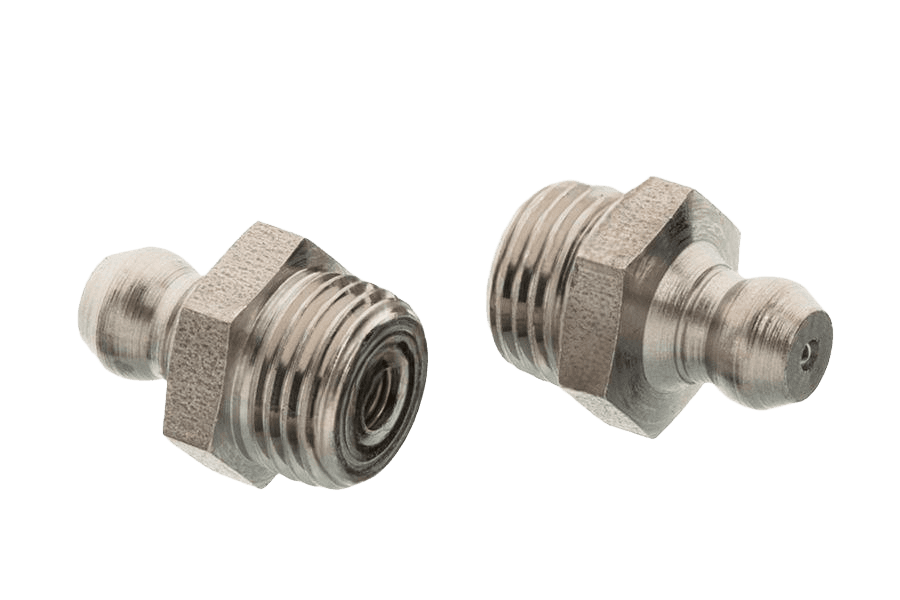

Smarowniczka (180) A4 DIN 71412 A

Rys. techniczny · DIN 71412 A

Rozmiar

M6x1

M8x1

M10x1

M10x1,5

R 1/4

R 1/8

Wybierz wariant, aby zobaczyć cenę

Ilość:

Czas dostawy: 2-3 dni robocze

Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

DIN 71412 Akarta katalogowa

Smarowniczka (180)

Wymiary i warunki techniczne wg DIN 71412 A

Wymiary (mm)

	h	b	l	s
M5x0,8	15,0	5,5		7
M6x0,75	15,0	5,5		7
M6x0,75	24,0	6,0	14	7
M6x0,75	29,0	8,3	19	7
M6x1	13,5	4,0		7
M6x1	15,0	5,5		7
M6x1	17,3	5,6	8,5	7
M6x1	24,0	6,0	14	7
M6x1	29	8,3	19	7
M6x1	41,0	6,0	31	7
M6x1	15,0	5,5		11
M7x1	15,0	5,5		9
M8x0,75	15,0	5,5		9
M8x1	15,5	5,5		9
M8x1	18,5	8,5		9
M8x1,25	15,0	5,5		9
M10x1	15,0	5,5		11
M10x1	17,5	7,5		11
M10x1,25	15,0	5,5		11
M10x1,5	15,0	5,5		14
M12x1	17,5	6,5		14
M12x1,25	17,5	6,5		14
M12x1,5	17,5	6,5		14
M12x1,75	17,5	6,5		14
M14x1,5	17,5	6,5		14
M14x2	17,5	6,5		14
M16x1,5	18,0	7,0		17
R 1/8 (1/8-28 BSP)	43,0	6	33**	9
R 1/8 (1/8-28 BSP)	15,0	5,5		11
R 1/4 (1/4-19 BSP)	17,5	6,5		14
R 1/4 (1/4-19 BSP)	19,0	8		14
R 3/8 (3/8-19 BSP)	18,0	7,0		17
1/8-27 NPT/PTF	45,0	6,5	35**	9
1/8-27 NPT/PTF	65	8	55**	9
1/8-27 NPT/PTF	15	5,5		11
1/8-27 NPT/PTF	17	6,5		11
1/8-27 NPT/PTF	17,5	6,5	7,5	11
1/8-27 NPT/PTF	31	6	21	11
1/4-18 NPT/PTF	17,5	6,5		14
1/4-18 NPT/PTF	19	8		14
1/4-18 NPT/PTF	21	9		14
1/4-28 NF/UNF/SAE	13,5	4		7
1/4-28 NF/UNF/SAE	15	5,5		7
1/4-28 NF/UNF/SAE	17,3	5,6	8,5	7
1/4-28 NF/UNF/SAE	24	6	14	7
1/4-28 NF/UNF/SAE	29	8,3	19	7
1/4-28 NF/UNF/SAE	41	6	31	7
1/4-26 BSF	15	5,5		7
1/4-26 BSF		8,3	19	7
1/4-26 BSW	15	5,5		7
5/16-24 NF/UNF/SAE	14	4		9
5/16-24 NF/UNF/SAE	15	5,5		9
5/16-22 BSF	15	5,5		9
5/16 BSW	15	5,5		9
3/8-18 NPT/PTF	18	7		17
3/8-24 NF/UNF/SAE	15	5,5		11
3/8 BSW	15	5,5		11
1/2-20 UNF/NF/SAE	17,5	6,5		14

d — gwint przyłączeniowy smarowniczki (lewa kolumna)h — wysokość całkowitab — wysokość sześciokąta (część chwytowa pod klucz)l — długość gwintu (podawana dla wykonań wydłużonych / dwuczęściowych)s — rozmiar klucza (rozwartość sześciokąta)¹⁾ — gwint stożkowy** — wykonanie dwuczęściowe (2-częściowe)– — wymiar nie dotyczy / nie podano; jeden gwint może występować w kilku wysokościach (h)

Materiał / powłoka

Materiał (wykonanie stalowe)	stal o klasie własności mechanicznych 5.8 wg ISO 898-1
Powierzchnia	wg DIN 50133, twardość min. 550 HV
Głębokość hartowania	0,08–0,15 mm
Powłoka galwaniczna	wg DIN 267-9: A3F
Warianty materiałowe	stal ocynkowana (biały), stal nierdzewna A1 (1.4305), stal kwasoodporna A4, mosiądz

Wymiary zabudowy — dostęp do smarowniczki (mm)

A	50 mm
B	16,5 mm
C	19 mm
D	25 mm
E	75 mm
F	55 mm

Oznaczanie

Smarowniczki kulkowe przeznaczone są do smarowania smarownicami ręcznymi oraz mechanicznymi. Połączenie smarowniczki z odpowiednią końcówką zaciskową smarownicy jest mocne, dzięki czemu system zapewnia bezciśnieniowy sposób smarowania trudno dostępnych punktów smarowych.

Przykład oznaczenia smarowniczki kulkowej z gwintem M8x1, prostej, forma A, wykonanej ze stali węglowej:

Smarowniczka DIN 71412 – A M8x1 – St

Norma powiązana: PN 86002.

Instrukcja montażu

**Zabudowa smarowniczki**
zalecana przestrzeń zabudowy i dostęp dla końcówki smarownicy (wymiary A–F podano wyżej; kąt dostępu 35° min.)

Opis

Smarowniczka (180) wg normy DIN 71412 A, ze stali nierdzewnej A4 — odpornej na korozję także w środowisku morskim i chemicznym.

Dostępny asortyment: w rozmiarach od R 1/4 do M10x1,5. W ofercie również w wykonaniu ocynkowanym, Stal nierdzewna A1 (A1) i Mosiądz (ms).

Specyfikacja produktu

Rozmiar	—
Norma	DIN 71412 A
Rodzaj	Smarowniczka (180)
Klasa / materiał	Stal nierdzewna A4 (A4)
Układ rozmiaru	gwint metryczny
