Smarowniczka A4 DIN 3404 | Świat Śrub

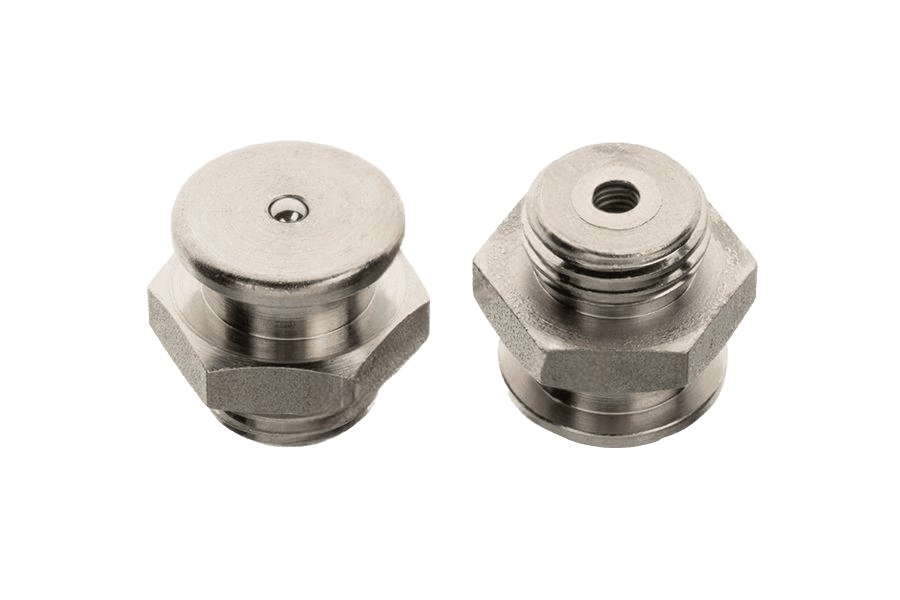

Smarowniczka A4 DIN 3404

Rys. techniczny · DIN 3404

Rozmiar

M10x1

423,22 zł

/ opak

Ilość w opakowaniu: 20 szt

Ilość:

Czas dostawy: 2-3 dni robocze

Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

DIN 3404karta katalogowa

Smarowniczka

Wymiary i warunki techniczne wg DIN 3404

Wymiary — Ø d3 = 10 mm (Typ M4)wybrany rozmiar: M10x1

Ød1(nom)	M6x1	M8x1	M10x1
h	13,5	13,5	13,5
l	6	6	6
s	11	11	11

Ø d3 — średnica kołnierza (główki) smarowniczki; grupuje warianty wg oznaczenia producenta (tu: Typ M4)Ø d1 — gwint smarowniczki (oznaczenie nominalne); gwint cylindrycznyh — wysokość całkowital — długość gwintus — rozmiar klucza (sześciokąt)

Wymiary — Ø d3 = 16 mm (Typ M1)

Ød1(nom)	M6x1	M8x1	M8x1,25	M10x1	M10x1 (l=9)	M10x1,5	M12x1	M12x1,75	M12x1,5	M14x1,5	M16x1,5	G 1/8	G 1/4	G 3/8	1/4-18 NPT	1/4-18 NPT (l=11)
h	17	17	17	17	20	17	17	17	17	17	18	17	17	18	21	21,5
l	6	6	6	6	9	6	6	6	6	6	7	6	6	7	10	11
s	17	17	17	17	17	17	17	17	17	17	17	17	17	17	17	17

Ø d3 — średnica kołnierza (główki) smarowniczki; grupuje warianty wg oznaczenia producenta (tu: Typ M1)Ø d1 — gwint smarowniczki (oznaczenie nominalne); gwint cylindrycznyh — wysokość całkowital — długość gwintus — rozmiar klucza (sześciokąt)G 1/8 = 1/8-28 BSPP; G 1/4 = 1/4-19 BSPP; G 3/8 = 3/8-19 BSPP (oznaczenia równoważne wg PDF)1/4-18 NPT, PTF — gwint rurowy stożkowy (NPT/PTF), w odróżnieniu od pozostałych gwintów cylindrycznych w tej tabeli

Wymiary — Ø d3 = 22 mm (Typ M22)

Ød1(nom)	M10x1	M16x1,5	G 1/4	G 3/8	G 1/2
h	23,5	21,5	21,5	21,5	21,5
l	9,5	8	8	8	8
s	22	22	22	22	22

Ø d3 — średnica kołnierza (główki) smarowniczki; grupuje warianty wg oznaczenia producenta (tu: Typ M22)Ø d1 — gwint smarowniczki (oznaczenie nominalne); gwint cylindrycznyh — wysokość całkowital — długość gwintus — rozmiar klucza (sześciokąt)G 1/4 = 1/4-19 BSPP; G 3/8 = 3/8-19 BSPP; G 1/2 = 1/2-14 BSPP (oznaczenia równoważne wg PDF)

Instrukcja montażu

**Gniazdo pod smarowniczkę**
wymagane wymiary gniazda w korpusie (e, m, r, g) — patrz tabela poniżej

Wymiary gniazda montażowego (mm)

Ød3	10	16	22
e	50	55	60
m	26	32	36
r	14	16	18
g	30	35	45

e — wysokość gniazda montażowego (wg rysunku instrukcji montażu)m — szerokość otworu/rowka gniazdar — promień zaokrąglenia gniazdag — długość otworu/rowka gniazda

Materiał / powłoka

Materiał (wykonanie stalowe)	stal automatowa 11SMnPb30+C (1.0718)
Powłoka (wykonanie stalowe)	galwaniczna wg DIN 267-9: A3F
Warianty materiałowe	stal nierdzewna A1 (1.4305), stal kwasoodporna A4, mosiądz

Oznaczanie

Przykład oznaczenia smarowniczki kulkowej z główką płaską, gwint M10x1, średnica kołnierza Ø d3 = 16 mm, wysokość nominalna h = 17 mm, wykonanej ze stali węglowej:

Smarowniczka DIN 3404 – M10x1 – 20- St.

Opis

Smarowniczka wg normy DIN 3404, ze stali nierdzewnej A4 — odpornej na korozję także w środowisku morskim i chemicznym.

Dostępny asortyment: w rozmiarze M10x1. W ofercie również w wykonaniu ocynkowanym, Mosiądz (ms) i Stal nierdzewna A1 (A1).

Specyfikacja produktu

Rozmiar	M10x1
Norma	DIN 3404
Rodzaj	Smarowniczka
Klasa / materiał	Stal nierdzewna A4 (A4)
Rozmiar klucza	16
Układ rozmiaru	calowy / rurowy
Ilość w opakowaniu	20 szt
Waga opakowania	350 g
Waga 1 szt	17,5 g
