DIN 3404karta katalogowa
Smarowniczka
Wymiary i warunki techniczne wg DIN 3404
Wymiary — Ø d3 = 10 mm (Typ M4)
| Ød1(nom) | M6x1 | M8x1 | M10x1 |
|---|---|---|---|
| h | 13,5 | 13,5 | 13,5 |
| l | 6 | 6 | 6 |
| s | 11 | 11 | 11 |
Ø d3 — średnica kołnierza (główki) smarowniczki; grupuje warianty wg oznaczenia producenta (tu: Typ M4)Ø d1 — gwint smarowniczki (oznaczenie nominalne); gwint cylindrycznyh — wysokość całkowital — długość gwintus — rozmiar klucza (sześciokąt)
Wymiary — Ø d3 = 16 mm (Typ M1)
| Ød1(nom) | M6x1 | M8x1 | M8x1,25 | M10x1 | M10x1 (l=9) | M10x1,5 | M12x1 | M12x1,75 | M12x1,5 | M14x1,5 | M16x1,5 | G 1/8 | G 1/4 | G 3/8 | 1/4-18 NPT | 1/4-18 NPT (l=11) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | 17 | 17 | 17 | 17 | 20 | 17 | 17 | 17 | 17 | 17 | 18 | 17 | 17 | 18 | 21 | 21,5 |
| l | 6 | 6 | 6 | 6 | 9 | 6 | 6 | 6 | 6 | 6 | 7 | 6 | 6 | 7 | 10 | 11 |
| s | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 |
Ø d3 — średnica kołnierza (główki) smarowniczki; grupuje warianty wg oznaczenia producenta (tu: Typ M1)Ø d1 — gwint smarowniczki (oznaczenie nominalne); gwint cylindrycznyh — wysokość całkowital — długość gwintus — rozmiar klucza (sześciokąt)G 1/8 = 1/8-28 BSPP; G 1/4 = 1/4-19 BSPP; G 3/8 = 3/8-19 BSPP (oznaczenia równoważne wg PDF)1/4-18 NPT, PTF — gwint rurowy stożkowy (NPT/PTF), w odróżnieniu od pozostałych gwintów cylindrycznych w tej tabeli
Wymiary — Ø d3 = 22 mm (Typ M22)
| Ød1(nom) | M10x1 | M16x1,5 | G 1/4 | G 3/8 | G 1/2 |
|---|---|---|---|---|---|
| h | 23,5 | 21,5 | 21,5 | 21,5 | 21,5 |
| l | 9,5 | 8 | 8 | 8 | 8 |
| s | 22 | 22 | 22 | 22 | 22 |
Ø d3 — średnica kołnierza (główki) smarowniczki; grupuje warianty wg oznaczenia producenta (tu: Typ M22)Ø d1 — gwint smarowniczki (oznaczenie nominalne); gwint cylindrycznyh — wysokość całkowital — długość gwintus — rozmiar klucza (sześciokąt)G 1/4 = 1/4-19 BSPP; G 3/8 = 3/8-19 BSPP; G 1/2 = 1/2-14 BSPP (oznaczenia równoważne wg PDF)
Instrukcja montażu
wymagane wymiary gniazda w korpusie (e, m, r, g) — patrz tabela poniżej
Wymiary gniazda montażowego (mm)
| Ød3 | 10 | 16 | 22 |
|---|---|---|---|
| e | 50 | 55 | 60 |
| m | 26 | 32 | 36 |
| r | 14 | 16 | 18 |
| g | 30 | 35 | 45 |
e — wysokość gniazda montażowego (wg rysunku instrukcji montażu)m — szerokość otworu/rowka gniazdar — promień zaokrąglenia gniazdag — długość otworu/rowka gniazda
Materiał / powłoka
| Materiał (wykonanie stalowe) | stal automatowa 11SMnPb30+C (1.0718) |
|---|---|
| Powłoka (wykonanie stalowe) | galwaniczna wg DIN 267-9: A3F |
| Warianty materiałowe | stal nierdzewna A1 (1.4305), stal kwasoodporna A4, mosiądz |
Oznaczanie
Przykład oznaczenia smarowniczki kulkowej z główką płaską, gwint M10x1, średnica kołnierza Ø d3 = 16 mm, wysokość nominalna h = 17 mm, wykonanej ze stali węglowej:
Smarowniczka DIN 3404 – M10x1 – 20- St.
Opis

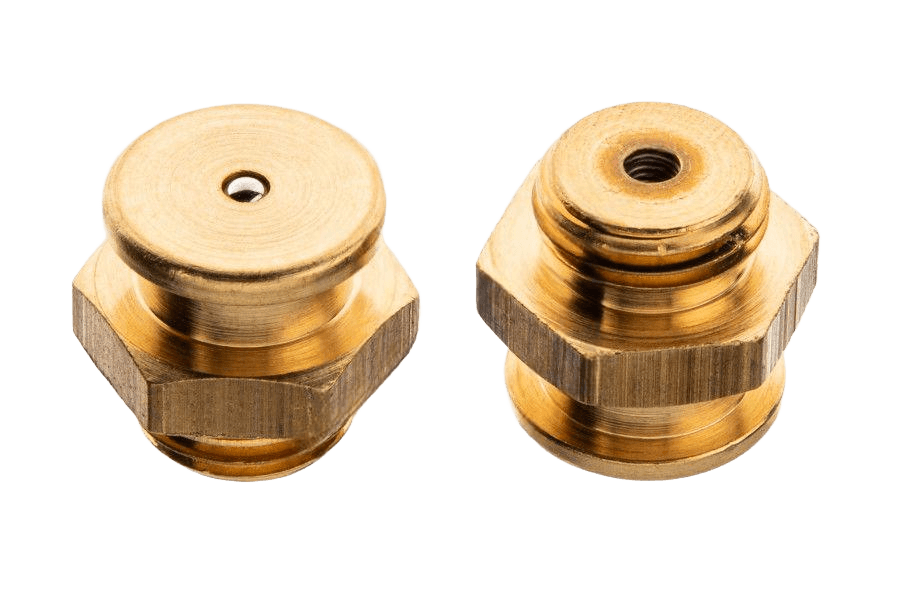

Smarowniczka wg normy DIN 3404, w wykonaniu Mosiądz (ms).
Dostępny asortyment: w rozmiarach od G 1/4 do M12x1,5. W ofercie również w wykonaniu ocynkowanym, Stal nierdzewna A1 (A1) i nierdzewnym A4.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Rozmiar klucza | — |
| Norma | DIN 3404 |
| Rodzaj | Smarowniczka |
| Klasa / materiał | Mosiądz (ms) |
| Układ rozmiaru | gwint metryczny |
| Napęd | 4111714 |
