Śr.imbus.stożk. 010.9 surowe DIN 7991 | Świat Śrub

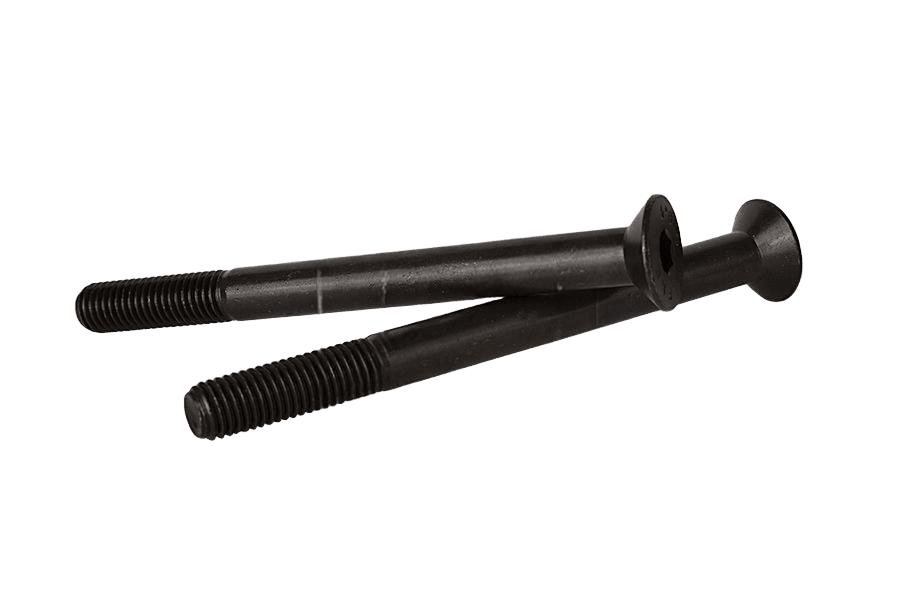

Śr.imbus.stożk. 010.9 surowe DIN 7991

Rys. techniczny · DIN 7991

Długość

100

120

140

150

160

180

200

Wybierz wariant, aby zobaczyć cenę

Ilość:

Czas dostawy: 2-3 dni robocze

Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

DIN 7991karta katalogowa

Śr.imbus.stożk.

Wymiary i warunki techniczne wg DIN 7991

Wymiary (mm)

d	M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24
P	0,5	0,7	0,8	1	1,25	1,5	1,75	2	2	2,5	2,5	2,5	3
b(min), l ≤ 125	12	14	16	18	22	26	30	34	38	42	46	50	54
b(min), 125 < l ≤ 200				24	28	32	36	40	44	48	52	56	60
b(min), l > 200						45	49	53	57	61	65	69	73
dk(nom)	6	8	10	12	16	20	24	27	30	33	36	36	39
k(max)	1,7	2,3	2,8	3,3	4,4	5,5	6,5	7	7,5	8	8,5	13,1	14
s(nom)	2	2,5	3	4	5	6	8	10	10	12	12	14	14
α	90°	90°	90°	90°	90°	90°	90°	90°	90°	90°	90°	60°	60°

— wymiary nie zalecanemyślnik w wierszach b — dany zakres długości niedostępny dla tego gwintud — gwint metryczny (rozmiar nominalny)P — skok gwintub — długość gwintu (min)dk — średnica łbak — wysokość łbas — rozmiar klucza (gniazdo sześciokątne)α — kąt łba (stożka)

Warunki techniczne

Materiał

	Stal, stal nierdzewna, metale nieżelazne

Wymagania ogólne

Norma	DIN 267-1

Gwint

Tolerancja	6g
Norma	DIN 13-12, DIN 13-15

Własności mechaniczne

Klasa — stal	8.8
Klasa — stal nierdzewna	≤ M20: A2-70; > M20: A2-50
Klasa — metale nieżelazne	CuZn
	Inne klasy wytrzymałości i materiały wg uzgodnień
Norma	stal: ISO 898-1; stal nierdzewna: DIN 267-11; metale nieżelazne: DIN 267-18

Tolerancje

Klasa dokładności	A
Norma	ISO 4759-1

Powierzchnia

Stal	czerniona (termicznie lub chemicznie)
Stal nierdzewna	bez powłoki
Metale nieżelazne	bez powłoki
Chropowatość powierzchni	DIN 267-2
Nieciągłości powierzchni	DIN 267-19
Powłoki galwaniczne	DIN 267-9

Odbiór

	Procedura odbioru wg DIN 267-5
Próba twardości (klasa 8.8)	≤ M16: HV 250 do 320; > M16: HV 255 do 335

Oznaczanie

Przykład oznaczania śruby z łbem stożkowym z gniazdem sześciokątnym, z gwintem M12, o długości nominalnej l = 60 mm, klasy własności mechanicznych 8.8:

Śruba z łbem stożkowym DIN 7991 – M12x60 – 8.8

Opis

Śruba imbusowa z łbem stożkowym wg normy DIN 7991, z gwintem częściowym (gładka część trzpienia poprawia pracę połączenia na ścinanie), w wykonaniu 010.9. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana. Stosowana w budowie maszyn i oprzyrządowaniu — tam, gdzie łeb musi być kompaktowy, a dokręcanie odbywa się od góry.

Dostępny asortyment: długościach 100–200 mm. W ofercie również w wykonaniu 010.9 surowym, 010.9 ocynkowanym i 010.9 z ocynkiem płatkowym.

Specyfikacja produktu

Długość	—
Norma	DIN 7991
Rodzaj	Śr.imbus.stożk.
Klasa / materiał	010.9
Pokrycie	Bez powłoki (surowe)
Długość gwintu	niepełny gwint
Rozmiar	M24
Typ łba	stożkowy (gniazdo)
Napęd	gniazdo 6-kątne (imbus)
Układ rozmiaru	gwint metryczny
