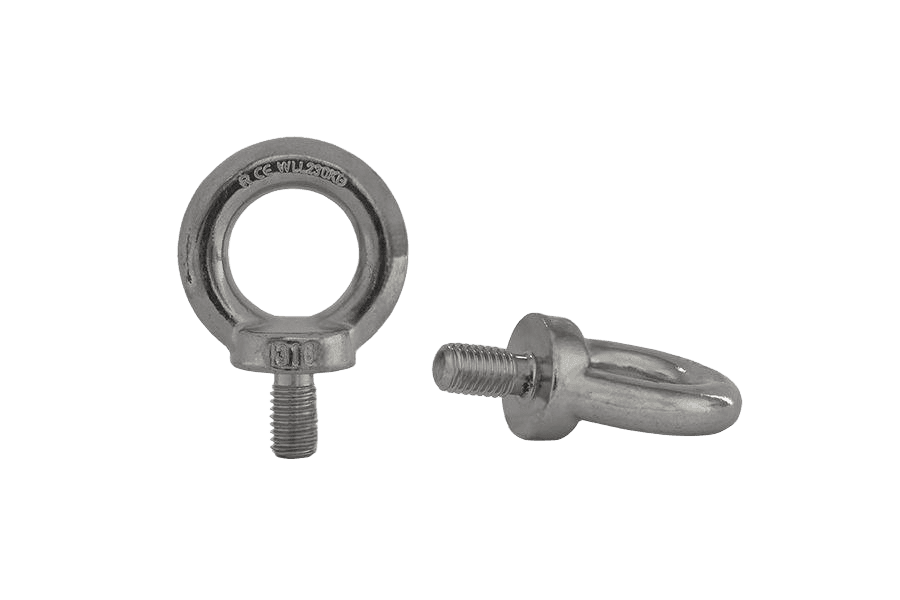

Śruba z uchem

Wymiary i warunki techniczne wg DIN 580

Rysunek techniczny

Śruba z uchem — Śruba z uchem
widok z przodu (ucho) i z boku

Wymiary (mm) i udźwig WLL (kg)

Ød1(nom)	M6	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52	M56	M60	M64	M72x6	M80x6
Ød3	36	36	45	54	63	63	72	72	90	90	108	108	126	126	144	144	166	166	184	184	206	206	260	296
Ød4	20	20	25	30	35	35	40	40	50	50	60	60	70	70	80	80	90	90	100	100	110	110	140	160
h	36	36	45	53	62	62	71	71	90	90	109	109	128	128	147	147	168	168	187	187	208	208	260	298
l	13	13	17	20,5	27	27	30	30	36	36	45	45	54	54	63	63	68	68	78	78	90	90	100	112
WLL [kg]	75	140	230	340	490	700	850	1200	1400	1800	2100	3200	3200	4600	4600	6300	6300	8600	8600	11500	11500	16000	20000	28000

Ød1 — średnica nominalna gwintuØd3 — średnica zewnętrzna ucha (pierścienia)Ød4 — średnica otworu uchah — wysokość ucha nad podstawą (kołnierzem)l — długość gwintowanego trzpieniaWLL — udźwig dopuszczalny przy obciążeniu osiowym, na 1 śrubę

Materiał i wykończenie

Materiał

Stal	C15 z zawartością aluminium od 0,025% do 0,050%
Stal nierdzewna	A2, A3, A4, A5 wg ISO 3506-1

Gwint

Tolerancja	6g dla gwintów grupy N wg ISO 965-1, ISO 965-4
Tolerancja przy powłoce ogniowej (stal)	6az wg ISO 965-1, ISO 965-4

Wykończenie powierzchni

Stal	jak wytworzono (wg procesu); powłoki galwaniczne wg ISO 4042; powłoka ogniowa wg ISO 10684
Stal nierdzewna	jak wytworzono (wg procesu); pasywacja wg ISO 16048

Oznaczanie

Przykład oznaczania śruby z uchem M20 wykonanej ze stali C15E:

Śruba z uchem DIN 580 - M20 - C15E.

Opis

Śruba z uchem wg normy DIN 580, ze stali nierdzewnej A4 — odpornej na korozję także w środowisku morskim i chemicznym. Do zawiesi i punktów mocowania lin — zgodnie z dopuszczalnym obciążeniem roboczym.

Dostępny asortyment: w rozmiarach od M8 do M16. W ofercie również w wykonaniu C15E ocynkowanym, C15E z ocynkiem płatkowym i C15E U.

Specyfikacja produktu

Rozmiar	—
Norma	DIN 580
Rodzaj	Śruba z uchem
Klasa / materiał	Stal nierdzewna A4 (A4)
Typ łba	oczkowy
Napęd	brak
Układ rozmiaru	gwint metryczny
