DIN 580karta katalogowa
Śruba z uchem
Wymiary i warunki techniczne wg DIN 580
Rysunek techniczny
widok z przodu (ucho) i z boku
Wymiary (mm) i udźwig WLL (kg)
| Ød1(nom) | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 | M52 | M56 | M60 | M64 | M72x6 | M80x6 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ød3 | 36 | 36 | 45 | 54 | 63 | 63 | 72 | 72 | 90 | 90 | 108 | 108 | 126 | 126 | 144 | 144 | 166 | 166 | 184 | 184 | 206 | 206 | 260 | 296 |
| Ød4 | 20 | 20 | 25 | 30 | 35 | 35 | 40 | 40 | 50 | 50 | 60 | 60 | 70 | 70 | 80 | 80 | 90 | 90 | 100 | 100 | 110 | 110 | 140 | 160 |
| h | 36 | 36 | 45 | 53 | 62 | 62 | 71 | 71 | 90 | 90 | 109 | 109 | 128 | 128 | 147 | 147 | 168 | 168 | 187 | 187 | 208 | 208 | 260 | 298 |
| l | 13 | 13 | 17 | 20,5 | 27 | 27 | 30 | 30 | 36 | 36 | 45 | 45 | 54 | 54 | 63 | 63 | 68 | 68 | 78 | 78 | 90 | 90 | 100 | 112 |
| WLL [kg] | 75 | 140 | 230 | 340 | 490 | 700 | 850 | 1200 | 1400 | 1800 | 2100 | 3200 | 3200 | 4600 | 4600 | 6300 | 6300 | 8600 | 8600 | 11500 | 11500 | 16000 | 20000 | 28000 |
Ød1 — średnica nominalna gwintuØd3 — średnica zewnętrzna ucha (pierścienia)Ød4 — średnica otworu uchah — wysokość ucha nad podstawą (kołnierzem)l — długość gwintowanego trzpieniaWLL — udźwig dopuszczalny przy obciążeniu osiowym, na 1 śrubę
Materiał i wykończenie
Materiał
| Stal | C15 z zawartością aluminium od 0,025% do 0,050% |
|---|---|
| Stal nierdzewna | A2, A3, A4, A5 wg ISO 3506-1 |
Gwint
| Tolerancja | 6g dla gwintów grupy N wg ISO 965-1, ISO 965-4 |
|---|---|
| Tolerancja przy powłoce ogniowej (stal) | 6az wg ISO 965-1, ISO 965-4 |
Wykończenie powierzchni
| Stal | jak wytworzono (wg procesu); powłoki galwaniczne wg ISO 4042; powłoka ogniowa wg ISO 10684 |
|---|---|
| Stal nierdzewna | jak wytworzono (wg procesu); pasywacja wg ISO 16048 |
Oznaczanie
Przykład oznaczania śruby z uchem M20 wykonanej ze stali C15E:
Śruba z uchem DIN 580 - M20 - C15E.
Opis

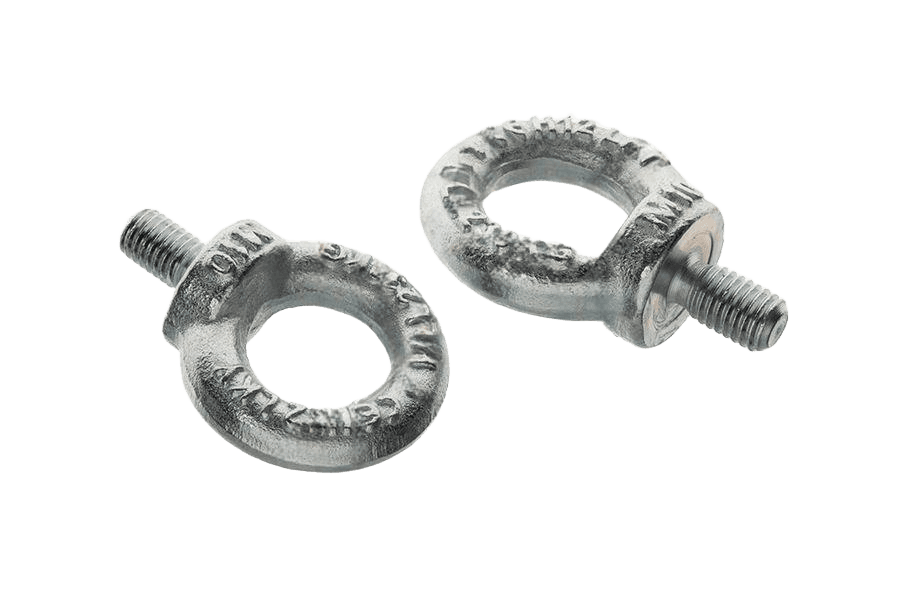

Śruba z uchem wg normy DIN 580, w wykonaniu C15E. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do zawiesi i punktów mocowania lin — zgodnie z dopuszczalnym obciążeniem roboczym.
Dostępny asortyment: w rozmiarach od M6 do M48x3. W ofercie również w wykonaniu C15E z ocynkiem płatkowym, nierdzewnym A4 i C15E U.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 580 |
| Rodzaj | Śruba z uchem |
| Klasa / materiał | C15E |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Typ łba | oczkowy |
| Napęd | brak |
| Układ rozmiaru | gwint metryczny |
