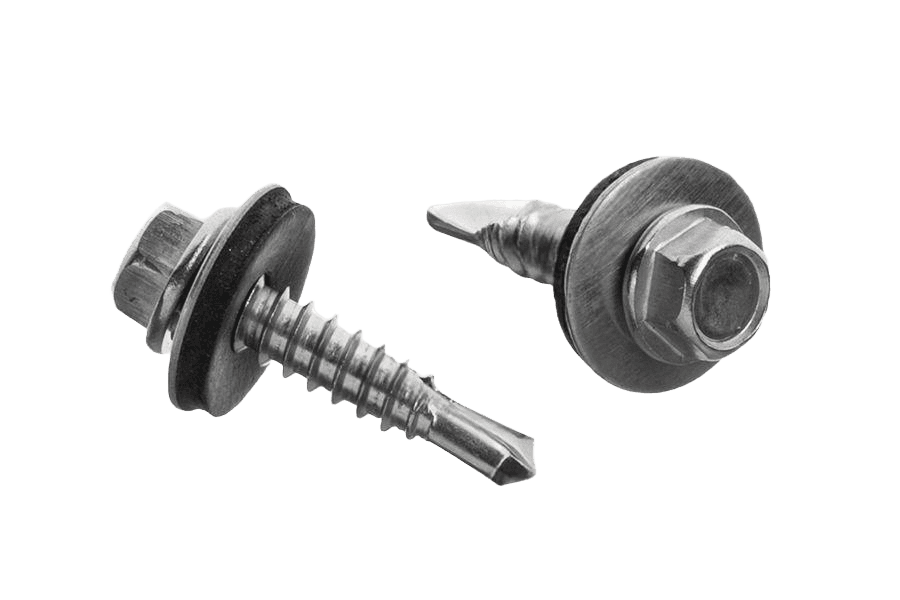

Wkr.swrc. 6-kt #3 + EPDM

Wymiary i warunki techniczne wg ISO 15480

Wymiary (mm)

d	ST2,9	ST3,5	ST4,2	ST4,8	ST5,5	ST6,3
P	1,1	1,3	1,4	1,6	1,8	1,8
dc(max)	6,3	8,3	8,8	10,5	11	13,5
dc(min)	5,8	7,6	8,1	9,8	10	12,2
c(min)	0,4	0,6	0,8	0,9	1	1
s(nom)	4	5,5	7	8	8	10
k(max)	2,8	3,4	4,1	4,3	5,4	5,9
k(min)	2,5	3,0	3,6	3,8	4,8	5,3

d — nominalna średnica gwintu (kod ST wg ISO 1478)P — skok gwintudc — średnica kołnierza (podkładki) pod łbemc — grubość kołnierzas — rozmiar kluczak — wysokość łbadp — średnica końcówki wiercącej; wymiary określono w ISO 10666

Tolerancja długości l (mm)

l	9,5	13	16	19	22	25	32	38	45	50
l(min)	8,75	12,1	15,1	18	21	24	30,75	36,75	43,75	48,75
l(max)	10,25	13,9	16,9	20	23	26	33,25	39,25	46,25	51,25

l — długość nominalna wkrętu

Długość gwintowana lg(min) w zależności od długości l (mm)

d	ST2,9	ST3,5	ST4,2	ST4,8	ST5,5	ST6,3
lg(min), l = 9,5	3,25	2,85
lg(min), l = 13	6,6	6,2	4,3	3,7
lg(min), l = 16	9,6	9,2	7,3	5,8	5
lg(min), l = 19	12,5	12,1	10,3	8,7	8	7
lg(min), l = 22		15,1	13,3	11,7	11	10
lg(min), l = 25		18,1	16,3	14,7	14	13
lg(min), l = 32			23	21,5	21	20
lg(min), l = 38			29	27,5	27	26
lg(min), l = 45				34,5	34	33
lg(min), l = 50				39,5	39	38

d — nominalna średnica gwintu (kod ST)lg — minimalna długość gwintowana (chwyt gwintu) dla danej długości l i średnicy d— — kombinacja długości l i średnicy d nie występuje w tabeli źródłowej

Zdolność przewiercania (grubość łączonych elementów, mm)

ST2,9	0,7 – 1,9
ST3,5	0,7 – 2,25
ST4,2	1,75 – 3
ST4,8	1,75 – 4,4
ST5,5	1,75 – 5,25
ST6,3	2 – 6

Wymagania i powiązane normy

Materiał

	Stal
Norma	ISO 10666

Gwint

Norma	ISO 1478

Własności mechaniczne

Norma	ISO 10666

Tolerancje

Klasa dokładności	A
Norma	ISO 4759-1

Wykończenie i/lub powłoka

	Bez powłoki
Powłoki elektrolityczne	wymagania określono w ISO 4042

Odbiór

	Procedurę odbioru określono w ISO 3269

Oznaczanie

Przykład oznaczania wkrętu samowiercącego z łbem sześciokątnym, z gwintem ST3,5, o długości nominalnej l = 16 mm:

Wkręt samowiercący ISO 15480 – ST3,5 x 16.

Normy powiązane: DIN 7504 K.

Opis

Wkr.swrc. 6-kt #3 + EPDM wg normy ISO 15480 (odpowiedniki: DIN 7504 K), ze stali nierdzewnej A2 — odpornej na korozję, do zastosowań zewnętrznych.

Dostępny asortyment: długościach 25–50 mm. W ofercie również w wykonaniu ocynkowanym.

Specyfikacja produktu

Długość	—
Norma	ISO 15480
Rodzaj	Wkr.swrc. 6-kt #3 + EPDM
Klasa / materiał	Stal nierdzewna A2 (A2)
Własność	EPDM
Rozmiar	5,5
Typ łba	sześciokątny
Napęd	klucz (zewn. 6-kąt)
Układ rozmiaru	średnica (mm)
