Wymiary (mm)
d — nominalna średnica gwintu (kod ST wg ISO 1478)P — skok gwintudc — średnica kołnierza (podkładki) pod łbemc — grubość kołnierzas — rozmiar kluczak — wysokość łbadp — średnica końcówki wiercącej; wymiary określono w ISO 10666
Tolerancja długości l (mm)
l — długość nominalna wkrętu
Długość gwintowana lg(min) w zależności od długości l (mm)
d — nominalna średnica gwintu (kod ST)lg — minimalna długość gwintowana (chwyt gwintu) dla danej długości l i średnicy d— — kombinacja długości l i średnicy d nie występuje w tabeli źródłowej
Zdolność przewiercania (grubość łączonych elementów, mm)
| ST2,9 | 0,7 – 1,9 |
|---|
| ST3,5 | 0,7 – 2,25 |
|---|
| ST4,2 | 1,75 – 3 |
|---|
| ST4,8 | 1,75 – 4,4 |
|---|
| ST5,5 | 1,75 – 5,25 |
|---|
| ST6,3 | 2 – 6 |
|---|
Wymagania i powiązane normy
Tolerancje
| Klasa dokładności | A |
|---|
| Norma | ISO 4759-1 |
|---|
Wykończenie i/lub powłoka
| Bez powłoki |
|---|
| Powłoki elektrolityczne | wymagania określono w ISO 4042 |
|---|
Odbiór
| Procedurę odbioru określono w ISO 3269 |
|---|
Oznaczanie
Przykład oznaczania wkrętu samowiercącego z łbem sześciokątnym, z gwintem ST3,5, o długości nominalnej l = 16 mm:
Wkręt samowiercący ISO 15480 – ST3,5 x 16.
Normy powiązane: DIN 7504 K.
Opis

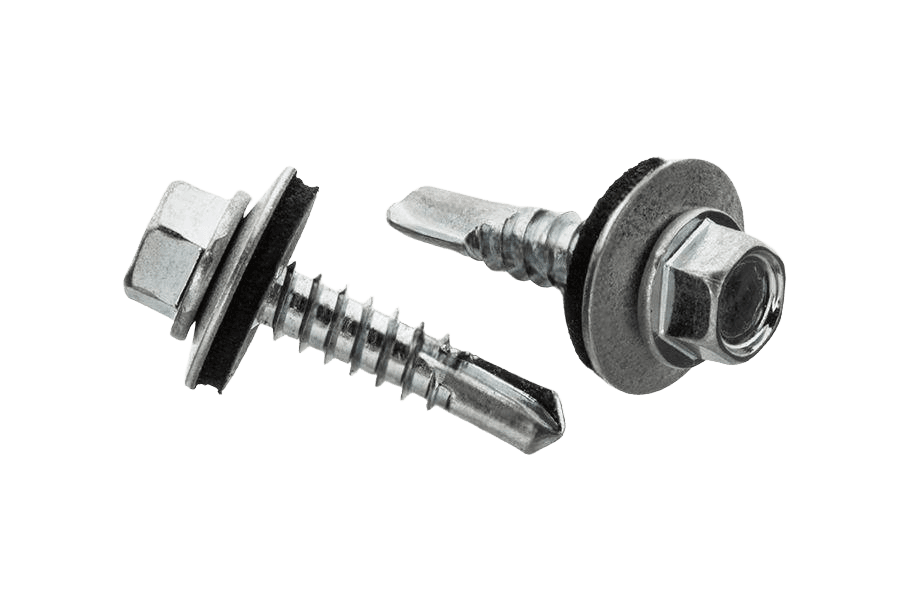

Wkr.swrc. 6-kt #3 + EPDM wg normy ISO 15480 (odpowiedniki: DIN 7504 K). Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: długościach 19–75 mm. W ofercie również w wykonaniu nierdzewnym A2.
Specyfikacja produktu
| Długość | — |
|---|
| Norma | ISO 15480 |
|---|
| Rodzaj | Wkr.swrc. 6-kt #3 + EPDM |
|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|
| Własność | EPDM |
|---|
| Rozmiar | 5,5 |
|---|
| Typ łba | sześciokątny |
|---|
| Napęd | klucz (zewn. 6-kąt) |
|---|
| Układ rozmiaru | średnica (mm) |
|---|
