AN 117karta katalogowa
Nakr. cyl.gw. trapez.
Wymiary i warunki techniczne wg AN 117
Wymiary (mm)
| Ød | Tr10x3 | Tr12x3 | Tr14x4 | Tr16x4 | Tr18x4 | Tr20x4 | Tr22x5 | Tr24x5 | Tr26x5 | Tr28x5 | Tr30x6 | Tr32x6 | Tr36x6 | Tr40x7 | Tr44x7 | Tr48x8 | Tr50x8 | Tr52x8 | Tr55x8 | Tr60x9 | Tr70x10 | Tr80x10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 8 | 8 | 8 | 8 | 9 | 10 | 10 |
| ØD | 22 | 26 | 30 | 36 | 40 | 45 | 45 | 50 | 50 | 60 | 60 | 60 | 75 | 80 | 80 | 90 | 90 | 90 | 90 | 100 | 110 | 120 |
| m | 15 | 18 | 21 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | 54 | 60 | 66 | 72 | 75 | 78 | 80 | 90 | 105 | 110 |
Ød — oznaczenie gwintu trapezowego (średnica nominalna x skok), np. Tr24x5P — skok gwintuØD — średnica zewnętrzna nakrętkim — wysokość nakrętki1 — na rysunku: oznaczenie strzałką w lewo na czole nakrętki dla gwintu lewozwojnego
Materiał i gwint
Materiał
| Stal | niestopowa (węglowa), np. C45, #45, lub automatowa, np. 11SMnPb37, 11SMn30 (gatunek do wyboru przez producenta) |
|---|---|
| Stal nierdzewna | A1 lub A2 (gatunek do wyboru przez producenta) wg ISO 3506-1 |
| Stal kwasoodporna | A4 wg ISO 3506-1 |
Gwint
| Rodzaj | Trapezowy (Tr) |
|---|---|
| Tolerancja | 7H |
| Norma | DIN 103 |
Oznaczanie
Przykład oznaczania nakrętki okrągłej z gwintem trapezowym o średnicy nominalnej Tr24x5, wykonanej ze stali automatowej:
Nakrętka okrągła AN 117 - Tr24 x 5 - St.
Opis

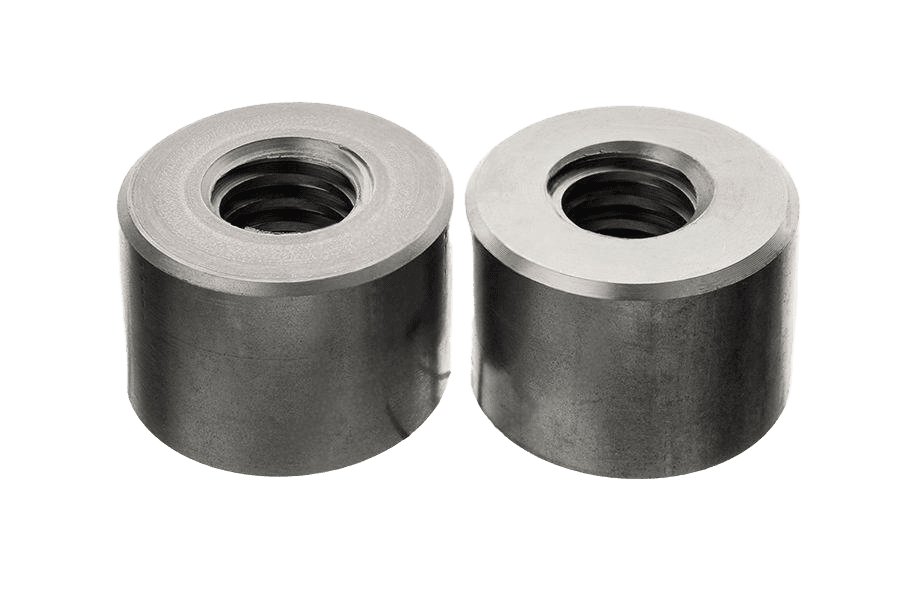

Nakrętka cyl.gw. trapez. wg normy AN 117, ze stali nierdzewnej A2 — odpornej na korozję, do zastosowań zewnętrznych. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od Tr12 do Tr30. W ofercie również w wykonaniu surowym.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 117 |
| Rodzaj | Nakr. cyl.gw. trapez. |
| Klasa / materiał | A1/A2 |
| Rodzaj gwintu | Gwint trapezowy (DIN 103) |
| Długość | 1,5D |
| Układ rozmiaru | inny |
