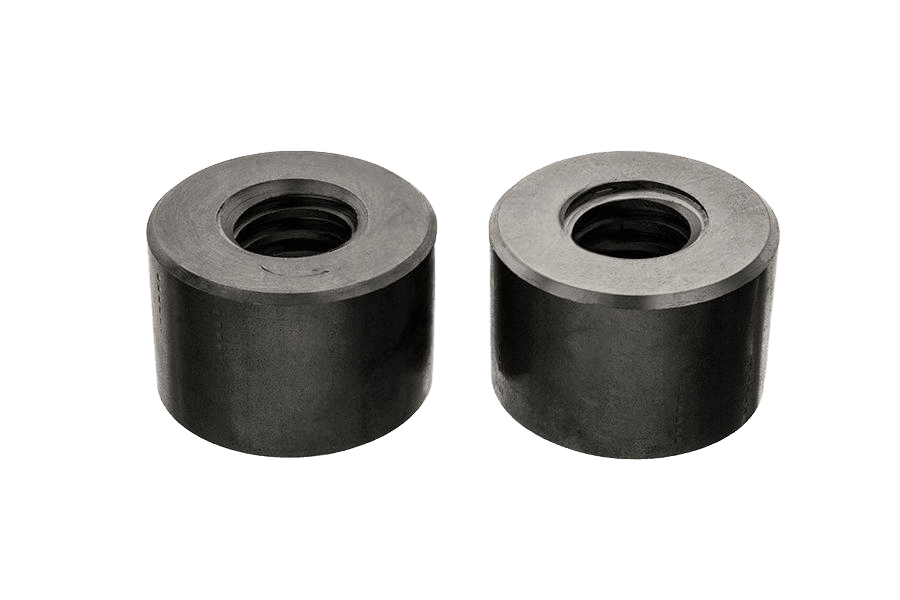

Name: Nakr. cyl.gw. trapez. lewozw. surowe AN 117
Availability: InStock

HIT

Ekspresowa dostawa. Nawet tego samego dnia

Produkty Branża meblarska Promocje O Nas Kontakt

AN 117karta katalogowa

Nakr. cyl.gw. trapez.

Wymiary i warunki techniczne wg AN 117

Wymiary (mm)

Ød	Tr10x3	Tr12x3	Tr14x4	Tr16x4	Tr18x4	Tr20x4	Tr22x5	Tr24x5	Tr26x5	Tr28x5	Tr30x6	Tr32x6	Tr36x6	Tr40x7	Tr44x7	Tr48x8	Tr50x8	Tr52x8	Tr55x8	Tr60x9	Tr70x10	Tr80x10
P	3	3	4	4	4	4	5	5	5	5	6	6	6	7	7	8	8	8	8	9	10	10
ØD	22	26	30	36	40	45	45	50	50	60	60	60	75	80	80	90	90	90	90	100	110	120
m	15	18	21	24	27	30	33	36	39	42	45	48	54	60	66	72	75	78	80	90	105	110

Ød — oznaczenie gwintu trapezowego (średnica nominalna x skok), np. Tr24x5P — skok gwintuØD — średnica zewnętrzna nakrętkim — wysokość nakrętki1 — na rysunku: oznaczenie strzałką w lewo na czole nakrętki dla gwintu lewozwojnego

Materiał i gwint

Materiał

Stal	niestopowa (węglowa), np. C45, #45, lub automatowa, np. 11SMnPb37, 11SMn30 (gatunek do wyboru przez producenta)
Stal nierdzewna	A1 lub A2 (gatunek do wyboru przez producenta) wg ISO 3506-1
Stal kwasoodporna	A4 wg ISO 3506-1

Gwint

Rodzaj	Trapezowy (Tr)
Tolerancja	7H
Norma	DIN 103

Oznaczanie

Przykład oznaczania nakrętki okrągłej z gwintem trapezowym o średnicy nominalnej Tr24x5, wykonanej ze stali automatowej:

Nakrętka okrągła AN 117 - Tr24 x 5 - St.

Opis

Nakrętka cyl.gw. trapez. wg normy AN 117. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana. Dobierana do śrub o odpowiadającej klasie własności.

Dostępny asortyment: w rozmiarach od Tr12 do Tr36. W ofercie również w wykonaniu surowym i nierdzewnym A2.

Specyfikacja produktu

Rozmiar	—
Norma	AN 117
Rodzaj	Nakr. cyl.gw. trapez.
Pokrycie	Bez powłoki (surowe)
Rodzaj gwintu	Gwint trapezowy lewy (DIN 103)
Własność	lewozw.
Długość	1,5D
Układ rozmiaru	inny
Odmiana	1,5d lewozw.
Napęd	1,5 d Lewozwojowa

Ød	Tr10x3	Tr12x3	Tr14x4	Tr16x4	Tr18x4	Tr20x4	Tr22x5	Tr24x5	Tr26x5	Tr28x5	Tr30x6	Tr32x6	Tr36x6	Tr40x7	Tr44x7	Tr48x8	Tr50x8	Tr52x8	Tr55x8	Tr60x9	Tr70x10	Tr80x10
P	3	3	4	4	4	4	5	5	5	5	6	6	6	7	7	8	8	8	8	9	10	10
ØD	22	26	30	36	40	45	45	50	50	60	60	60	75	80	80	90	90	90	90	100	110	120
m	15	18	21	24	27	30	33	36	39	42	45	48	54	60	66	72	75	78	80	90	105	110

Ød	Tr10x3	Tr12x3	Tr14x4	Tr16x4	Tr18x4	Tr20x4	Tr22x5	Tr24x5	Tr26x5	Tr28x5	Tr30x6	Tr32x6	Tr36x6	Tr40x7	Tr44x7	Tr48x8	Tr50x8	Tr52x8	Tr55x8	Tr60x9	Tr70x10	Tr80x10
P	3	3	4	4	4	4	5	5	5	5	6	6	6	7	7	8	8	8	8	9	10	10
ØD	22	26	30	36	40	45	45	50	50	60	60	60	75	80	80	90	90	90	90	100	110	120
m	15	18	21	24	27	30	33	36	39	42	45	48	54	60	66	72	75	78	80	90	105	110

Nakr. cyl.gw. trapez. lewozw. surowe AN 117
