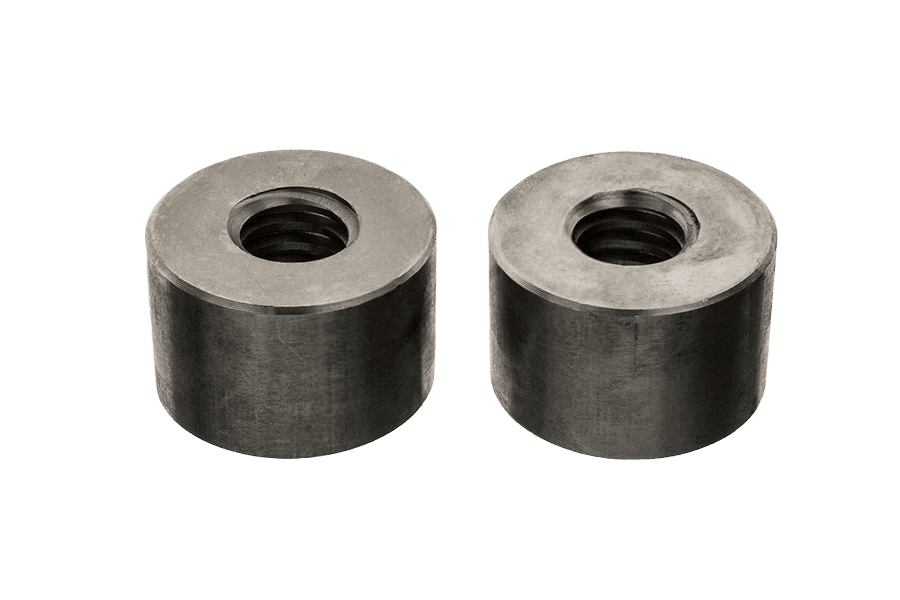

Nakr. cyl.gw. trapez. surowe AN 117

Rys. techniczny · AN 117

Rozmiar

Tr12

Tr14

Tr16

Tr18

Tr20

Tr22

Tr24

Tr26

Tr28

Tr30

Tr32

Tr36

Tr40

Tr50

Tr60

Wybierz wariant, aby zobaczyć cenę

Ilość:

Czas dostawy: 2-3 dni robocze

Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

AN 117karta katalogowa

Nakr. cyl.gw. trapez.

Wymiary i warunki techniczne wg AN 117

Wymiary (mm)

Ød	Tr10x3	Tr12x3	Tr14x4	Tr16x4	Tr18x4	Tr20x4	Tr22x5	Tr24x5	Tr26x5	Tr28x5	Tr30x6	Tr32x6	Tr36x6	Tr40x7	Tr44x7	Tr48x8	Tr50x8	Tr52x8	Tr55x8	Tr60x9	Tr70x10	Tr80x10
P	3	3	4	4	4	4	5	5	5	5	6	6	6	7	7	8	8	8	8	9	10	10
ØD	22	26	30	36	40	45	45	50	50	60	60	60	75	80	80	90	90	90	90	100	110	120
m	15	18	21	24	27	30	33	36	39	42	45	48	54	60	66	72	75	78	80	90	105	110

Ød — oznaczenie gwintu trapezowego (średnica nominalna x skok), np. Tr24x5P — skok gwintuØD — średnica zewnętrzna nakrętkim — wysokość nakrętki1 — na rysunku: oznaczenie strzałką w lewo na czole nakrętki dla gwintu lewozwojnego

Materiał i gwint

Materiał

Stal	niestopowa (węglowa), np. C45, #45, lub automatowa, np. 11SMnPb37, 11SMn30 (gatunek do wyboru przez producenta)
Stal nierdzewna	A1 lub A2 (gatunek do wyboru przez producenta) wg ISO 3506-1
Stal kwasoodporna	A4 wg ISO 3506-1

Gwint

Rodzaj	Trapezowy (Tr)
Tolerancja	7H
Norma	DIN 103

Oznaczanie

Przykład oznaczania nakrętki okrągłej z gwintem trapezowym o średnicy nominalnej Tr24x5, wykonanej ze stali automatowej:

Nakrętka okrągła AN 117 - Tr24 x 5 - St.

Opis

Nakrętka cyl.gw. trapez. wg normy AN 117. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana. Dobierana do śrub o odpowiadającej klasie własności.

Dostępny asortyment: w rozmiarach od Tr12 do Tr60. W ofercie również w wykonaniu surowym i nierdzewnym A2.

Specyfikacja produktu

Rozmiar	—
Norma	AN 117
Rodzaj	Nakr. cyl.gw. trapez.
Pokrycie	Bez powłoki (surowe)
Rodzaj gwintu	Gwint trapezowy (DIN 103)
Długość	1,5D
Układ rozmiaru	inny
Odmiana	1,5d

Ød	Tr10x3	Tr12x3	Tr14x4	Tr16x4	Tr18x4	Tr20x4	Tr22x5	Tr24x5	Tr26x5	Tr28x5	Tr30x6	Tr32x6	Tr36x6	Tr40x7	Tr44x7	Tr48x8	Tr50x8	Tr52x8	Tr55x8	Tr60x9	Tr70x10	Tr80x10
P	3	3	4	4	4	4	5	5	5	5	6	6	6	7	7	8	8	8	8	9	10	10
ØD	22	26	30	36	40	45	45	50	50	60	60	60	75	80	80	90	90	90	90	100	110	120
m	15	18	21	24	27	30	33	36	39	42	45	48	54	60	66	72	75	78	80	90	105	110
