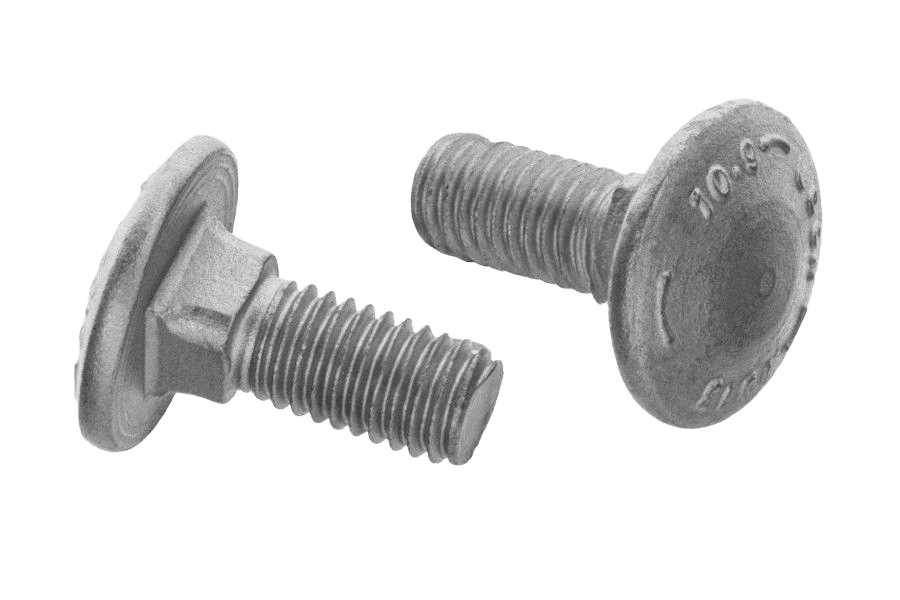

Śruba zamkowa 10.9 fl Zn DIN 603 · pełny gwint

Rys. techniczny · DIN 603

Wybierz rozmiar i długość

Rozmiar → Długość ↓	M8	M10	M16
20			—
55	—	—
60	—	—

wybrany dostępny zapytaj o dostępność

Wybierz wariant, aby zobaczyć cenę

Ilość:

Czas dostawy: 2-3 dni robocze

Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

DIN 603karta katalogowa

Śruba zamkowa

Wymiary i warunki techniczne wg DIN 603

Wymiary (mm)

d	M5	M6	M8	M10	M12	M16	M20
P	0,8	1	1,25	1,5	1,75	2	2,5
b(min), l ≤ 125	16	18	22	26	30	38	46
b(min), 125 < l ≤ 200	22	24	28	32	36	44	52
b(min), l > 200			41	45	49	57	65
dk(max)	13,55	16,55	20,65	24,65	30,65	38,8	46,8
dk(min)	12,45	15,45	19,35	23,35	29,35	37,2	45,2
k(max)	3,3	3,88	4,88	5,38	6,95	8,95	11,05
k(min)	2,7	3,12	4,12	4,62	6,05	8,05	9,95
f(max)	4,1	4,6	5,6	6,6	8,75	12,9	15,9
f(min)	2,9	3,4	4,4	5,4	7,25	11,1	14,1
v(max)	5,48	6,48	8,58	10,58	12,7	16,7	20,84
v(min)	4,52	5,52	7,42	9,42	11,3	15,3	19,16

b(min) — minimalna długość gwintu w zależności od długości nominalnej l śruby; dla M5 i M6 norma nie definiuje wartości dla l > 200 mm (—)P — podziałka gwintub(min) — orientacyjna długość gwintu wg przedziału długości ldk — średnica łbak — wysokość łbaf — wysokość podsadzeniav — przekątna podsadzeniad — gwint (średnica nominalna)

Warunki techniczne

Wymagania ogólne

Norma	ISO 8992

Gwint

Tolerancja	8g
Norma	ISO 724, ISO 965-1

Własności mechaniczne

Klasa własności — stal	4.6; 4.8; 8.8
Klasa własności — stal nierdzewna	A2-70, A4-70
Norma — stal	ISO 898-1
Norma — stal nierdzewna	ISO 3506-1

Tolerancje

Klasa dokładności	C
Norma	DIN ISO 4759-1

Wykończenie i/lub powłoka

Stal	nieciągłości powierzchni wg ISO 26157; powłoki galwaniczne wg ISO 4042; powłoki ogniowe wg DIN 267-10; cynkowe powłoki płatkowe wg ISO 10683
Stal nierdzewna	bez pokrycia lub pasywowane wg ISO 16048

Odbiór

	procedura odbioru wg ISO 3269

Oznaczanie

Przykład oznaczania: śruba z łbem grzybkowym z podsadzeniem, z gwintem M10, o długości nominalnej l = 70 mm, klasy własności mechanicznych 4.6:

Śruba z łbem grzybkowym DIN 603 – M10x70 – 4.6.

Normy powiązane: ISO 8677, PN 82406.

Opis

Śruba zamkowa wg normy DIN 603 (odpowiedniki: ISO 8677, PN 82406), z gwintem na całej długości trzpienia, w klasie własności 10.9 wg ISO 898-1 — do połączeń wysokoobciążonych. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Podsadzenie pod łbem blokuje obrót — do połączeń drewno-metal dokręcanych z jednej strony.

Dostępny asortyment: w rozmiarach od M8 do M16 i długościach 20–60 mm. W ofercie również w wykonaniu 8.8 ocynkowanym, nierdzewnym A2-70 i 8.8 z ocynkiem płatkowym.

Specyfikacja produktu

Rozmiar	—
Długość	—
Norma	DIN 603
Rodzaj	Śruba zamkowa
Klasa / materiał	10.9
Pokrycie	Cynk płatkowy srebrny (fl Zn)
Długość gwintu	pełny gwint
Typ łba	sześciokątny
Napęd	brak (łeb zamkowy)
Układ rozmiaru	gwint metryczny
Odmiana	pgw
