Wymiary (mm)
b(min) — minimalna długość gwintu w zależności od długości nominalnej l śruby; dla M5 i M6 norma nie definiuje wartości dla l > 200 mm (—)P — podziałka gwintub(min) — orientacyjna długość gwintu wg przedziału długości ldk — średnica łbak — wysokość łbaf — wysokość podsadzeniav — przekątna podsadzeniad — gwint (średnica nominalna)
Warunki techniczne
Gwint
| Tolerancja | 8g |
|---|
| Norma | ISO 724, ISO 965-1 |
|---|
Własności mechaniczne
| Klasa własności — stal | 4.6; 4.8; 8.8 |
|---|
| Klasa własności — stal nierdzewna | A2-70, A4-70 |
|---|
| Norma — stal | ISO 898-1 |
|---|
| Norma — stal nierdzewna | ISO 3506-1 |
|---|
Tolerancje
| Klasa dokładności | C |
|---|
| Norma | DIN ISO 4759-1 |
|---|
Wykończenie i/lub powłoka
| Stal | nieciągłości powierzchni wg ISO 26157; powłoki galwaniczne wg ISO 4042; powłoki ogniowe wg DIN 267-10; cynkowe powłoki płatkowe wg ISO 10683 |
|---|
| Stal nierdzewna | bez pokrycia lub pasywowane wg ISO 16048 |
|---|
Odbiór
| procedura odbioru wg ISO 3269 |
|---|
Oznaczanie
Przykład oznaczania: śruba z łbem grzybkowym z podsadzeniem, z gwintem M10, o długości nominalnej l = 70 mm, klasy własności mechanicznych 4.6:
Śruba z łbem grzybkowym DIN 603 – M10x70 – 4.6.
Normy powiązane: ISO 8677, PN 82406.
Opis

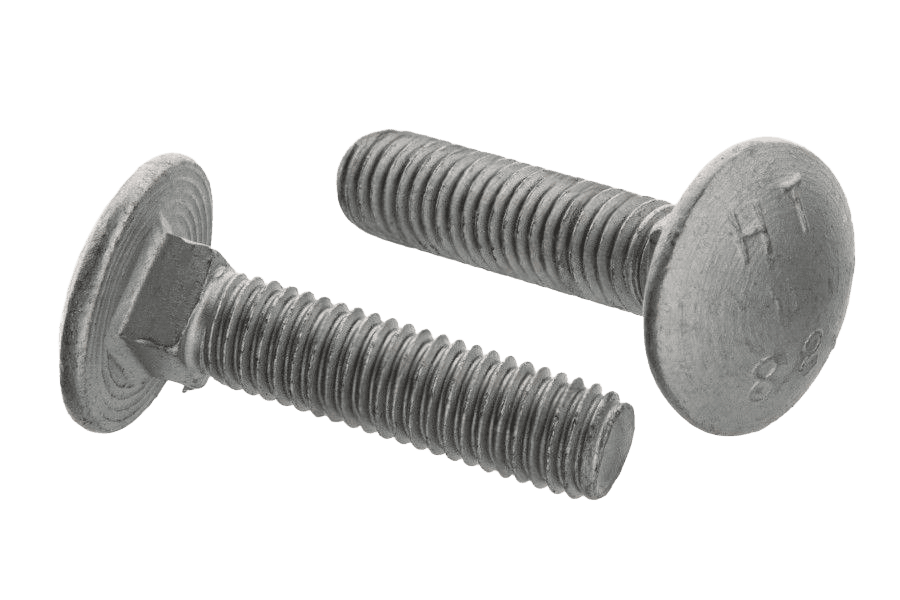

Śruba zamkowa wg normy DIN 603 (odpowiedniki: ISO 8677, PN 82406), z gwintem na całej długości trzpienia, w klasie własności 8.8 wg ISO 898-1. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Podsadzenie pod łbem blokuje obrót — do połączeń drewno-metal dokręcanych z jednej strony.
Dostępny asortyment: w rozmiarach od M6 do M20 i długościach 16–70 mm. W ofercie również w wykonaniu 8.8 ocynkowanym, nierdzewnym A2-70 i 8.8 z ocynkiem płatkowym.
Specyfikacja produktu
| Rozmiar | — |
|---|
| Długość | — |
|---|
| Norma | DIN 603 |
|---|
| Rodzaj | Śruba zamkowa |
|---|
| Klasa / materiał | 8.8 |
|---|
| Pokrycie | Cynk płatkowy srebrny (fl Zn) |
|---|
| Długość gwintu | pełny gwint |
|---|
| Typ łba | sześciokątny |
|---|
| Napęd | brak (łeb zamkowy) |
|---|
| Układ rozmiaru | gwint metryczny |
|---|
| Odmiana | pgw |
|---|
