DIN 603karta katalogowa

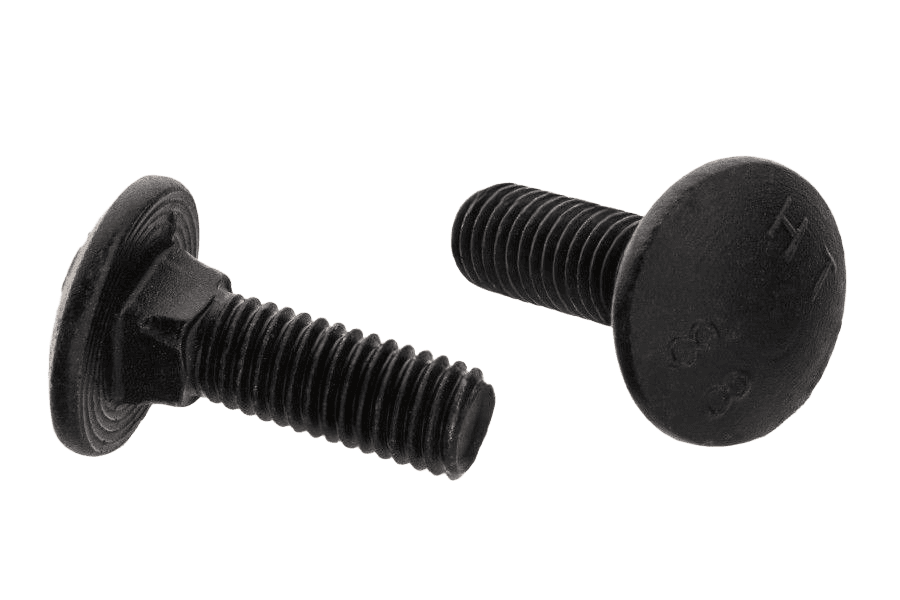

Śruba zamkowa 8.8 fl Zn cz. DIN 603 · pełny gwint
Wymiary i warunki techniczne wg DIN 603
Wymiary (mm)
| d | M5 | M6 | M8 | M10 | M12 | M16 | M20 |
|---|---|---|---|---|---|---|---|
| P | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 |
| b(min), l ≤ 125 | 16 | 18 | 22 | 26 | 30 | 38 | 46 |
| b(min), 125 < l ≤ 200 | 22 | 24 | 28 | 32 | 36 | 44 | 52 |
| b(min), l > 200 | 41 | 45 | 49 | 57 | 65 | ||
| dk(max) | 13,55 | 16,55 | 20,65 | 24,65 | 30,65 | 38,8 | 46,8 |
| dk(min) | 12,45 | 15,45 | 19,35 | 23,35 | 29,35 | 37,2 | 45,2 |
| k(max) | 3,3 | 3,88 | 4,88 | 5,38 | 6,95 | 8,95 | 11,05 |
| k(min) | 2,7 | 3,12 | 4,12 | 4,62 | 6,05 | 8,05 | 9,95 |
| f(max) | 4,1 | 4,6 | 5,6 | 6,6 | 8,75 | 12,9 | 15,9 |
| f(min) | 2,9 | 3,4 | 4,4 | 5,4 | 7,25 | 11,1 | 14,1 |
| v(max) | 5,48 | 6,48 | 8,58 | 10,58 | 12,7 | 16,7 | 20,84 |
| v(min) | 4,52 | 5,52 | 7,42 | 9,42 | 11,3 | 15,3 | 19,16 |
b(min) — minimalna długość gwintu w zależności od długości nominalnej l śruby; dla M5 i M6 norma nie definiuje wartości dla l > 200 mm (—)P — podziałka gwintub(min) — orientacyjna długość gwintu wg przedziału długości ldk — średnica łbak — wysokość łbaf — wysokość podsadzeniav — przekątna podsadzeniad — gwint (średnica nominalna)
Warunki techniczne
Wymagania ogólne
| Norma | ISO 8992 |
|---|
Gwint
| Tolerancja | 8g |
|---|---|
| Norma | ISO 724, ISO 965-1 |
Własności mechaniczne
| Klasa własności — stal | 4.6; 4.8; 8.8 |
|---|---|
| Klasa własności — stal nierdzewna | A2-70, A4-70 |
| Norma — stal | ISO 898-1 |
| Norma — stal nierdzewna | ISO 3506-1 |
Tolerancje
| Klasa dokładności | C |
|---|---|
| Norma | DIN ISO 4759-1 |
Wykończenie i/lub powłoka
| Stal | nieciągłości powierzchni wg ISO 26157; powłoki galwaniczne wg ISO 4042; powłoki ogniowe wg DIN 267-10; cynkowe powłoki płatkowe wg ISO 10683 |
|---|---|
| Stal nierdzewna | bez pokrycia lub pasywowane wg ISO 16048 |
Odbiór
| procedura odbioru wg ISO 3269 |
Oznaczanie
Przykład oznaczania: śruba z łbem grzybkowym z podsadzeniem, z gwintem M10, o długości nominalnej l = 70 mm, klasy własności mechanicznych 4.6:
Śruba z łbem grzybkowym DIN 603 – M10x70 – 4.6.
Normy powiązane: ISO 8677, PN 82406.
Opis
Śruba zamkowa 8.8 fl Zn cz. DIN 603 · pełny gwint (odpowiedniki: ISO 8677, PN 82406), z gwintem na całej długości trzpienia, w klasie własności 8.8 wg ISO 898-1. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Podsadzenie pod łbem blokuje obrót — do połączeń drewno-metal dokręcanych z jednej strony.
Dostępny asortyment: w rozmiarach od M6 do M8 i długościach 16–25 mm. W ofercie również w wykonaniu 10.9 z ocynkiem płatkowym.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | DIN 603 |
| Klasa / materiał | 8.8 |
| Pokrycie | Cynk płatkowy czarny (fl Zn cz.) |
| Długość gwintu | pełny gwint |
| Typ łba | sześciokątny |
| Napęd | brak (łeb zamkowy) |
| Układ rozmiaru | gwint metryczny |
